Шаг 8: 2D распределение величин

Иногда полезно отобразить распределение величин  на ... (spanwise) или меридиональной координате и после спроецировать это распределение на плоскость. FLUENT позволяет это сделать с помощью панели Turbo 2D Contours (2D Распределение для турбомашин).

1.

Отображение 2D распределения числа Маха.

Turbo $\rightarrow$ 2D Contours...

\begin{figure}\psfig{file=figures/turbo-pan-2dcont.ps} \end{figure}

(a)

Под надписью Surface of Constant оставьте выбранное по умолчанию Pitchwise Value (... Значение).

(b)

В списке Contours Of (Контуры) выберите Velocity... (Скорость...) и Mach Number (Число Маха).

(c)

Под надписью Fractional Distance (Относительное расстояние) введите 0.25.

(d)

Под надписью Projection Type (Тип проецирования) выберите Radial.

(e)

Нажмите Display (Отображение).

(f)

Используйте мышку, чтобы получить вид, показанный на рис.  23.8.

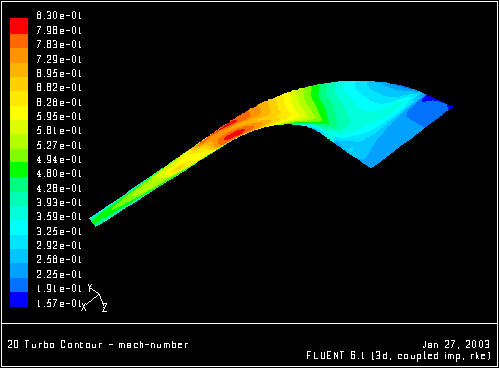

Рис. 23.8: 2D Распределение числа маха на поверхности ... (Surface of Pitchwise Value 0.25).
\begin{figure} \psfig{file=figures/turbo-fig-2dcontvel.ps,height=3.0in,angle=-90,silent=} \end{figure}
