Шаг 5: Contours

1.

Отображение распределения давления на меридиональных изоповерхностях (Рис. 23.3).

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/turbo-contours-panel.ps} \end{figure}

(a)

Под надписью Options (Опции) выберите Filled (Заливка).

(b)

Выберите Pressure... (Давление...) и Static Pressure (Статическое давление) в списках Contours Of (Распределение).

(c)

В списке Surfaces (Поверхности) выберите inlet, meridional-0.2, meridional-0.4, meridional-0.6, meridional-0.8, и outlet.

(d)

Под надписью Options (Опции) выберите Draw Grid (Рисовать сетку) и оставьте остальные параметры без изменения в панели Draw Grid (Отображение сетки).

(e)

Нажмите Display (Отображение) в панели Contours (Распределение).

(f)

Вращайте и масштабируйте изображение левой и средней кнопками мышки соответственно, чтобы получить вид, показанный на рис.  23.3.

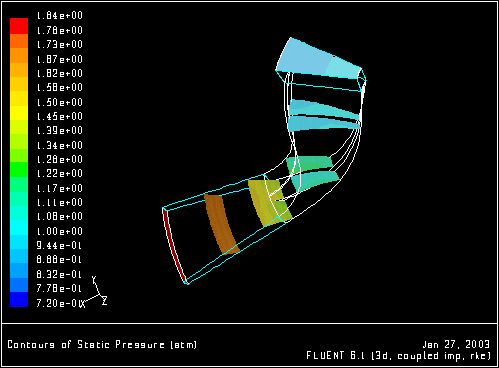

Рис. 23.3: Распределение давления на меридиональных изоповерхностях
\begin{figure} \psfig{file=figures/turbo-fcpre1.ps,height=3.0in,angle=-90,silent=} \end{figure}

На рис.  23.3 видно повышение давления вдоль тракта.

2.

Отображение распределения числа Маха (Рис. 23.4).

(a)

Выберите Velocity... (Скорость...) и Mach Number (Число Маха) в списках Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

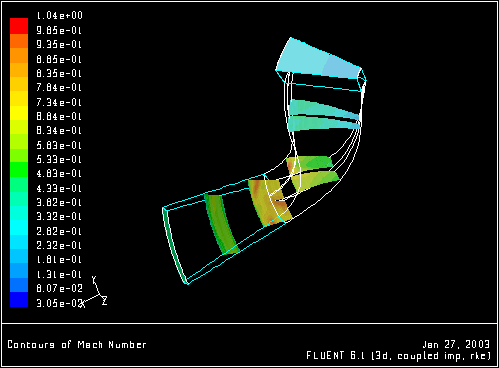

Рис. 23.4: Распределения числа Маха на меридиональных изоповерхностях
\begin{figure} \psfig{file=figures/turbo-fcmach1.ps,height=3.0in,angle=-90,silent=} \end{figure}

На рис.  23.4 видны зоны незначительного превышения скоростью скорости звука.

3.

Отображение распределения числа Маха на ... изоповерхностях (on the spanwise isosurfaces) (Рис.  23.5).

(a)

В списке Surfaces (Поверхности) снимите выбор со всех поверхностей и выберите spanwise-0.25, spanwise-0.5, и spanwise-0.75.

(b)

Нажмите Display (Отображение).

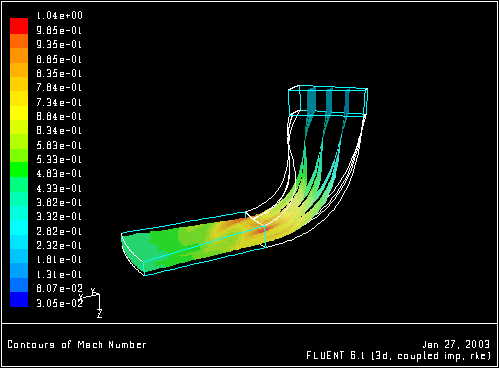

Рис. 23.5: Распределения числа Маха на ... изоповерхностях (Spanwise Isosurfaces)
\begin{figure} \psfig{file=figures/turbo-fcmach2.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

Отображение распределения числа Маха на ... изоповерхности 0.5 (spanwise isosurface) на 360 градусов (Рис.  23.6).

(a)

Снова отобразите распределение только для ... изоповерхности (0.5 spanwise isosurface).

i.

В списке Surfaces (Поверхности) снимите выбор с spanwise-0.25 и spanwise-0.75.

ii.

Нажмите Display (Отображение).

(b)

Отобразите полную геометрию (360 градусов).

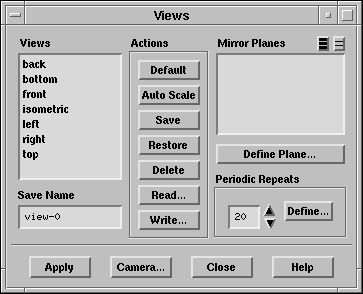

Display $\rightarrow$ Views...

\begin{figure}\psfig{file=figures/turbo-pan-viewrep.ps} \end{figure}

i.

Установите Periodic Repeats (Периодические повторы) равным 20.

ii.

Нажмите Apply.

Изображение обновится для отображения полной геометрии.

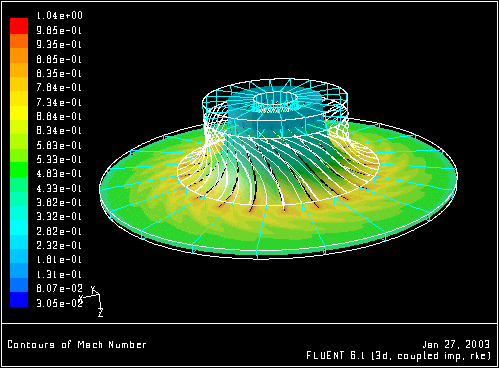

Рис. 23.6: Распределения числа Маха на ... изоповерхности (0.5 Spanwise Iso Surface)
\begin{figure} \psfig{file=figures/turbo-fcmach3.ps,height=3.0in,angle=-90,silent=} \end{figure}
