Шаг 7: Осреднённое распределения величин

Осреднённое распределения величин получается осреднением значений переменных в окружном направлении и визуализируется в $r$- $z$ плоскости.

1.

Выключите повторение периодических зон.

Display $\rightarrow$ Views...

(a)

В панели Views (Виды) введите 0 в поле Periodic Repeats (Периодические повторы).

(b)

Нажмите Apply.

2.

Отображение распределения осреднённого статического давления (Рис. 23.7).

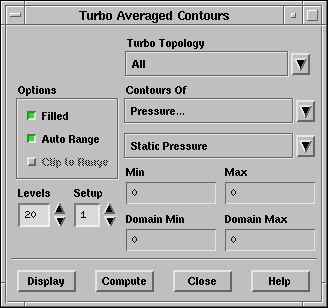

Turbo $\rightarrow$ Averaged Contours...

\begin{figure}\psfig{file=figures/turbo-pan-avgcont.ps} \end{figure}

(a)

В списке Contours Of (Контуры) выберите Pressure... (Давление...) и Static Pressure (Статическое давление).

(b)

Нажмите Display (Отображение).

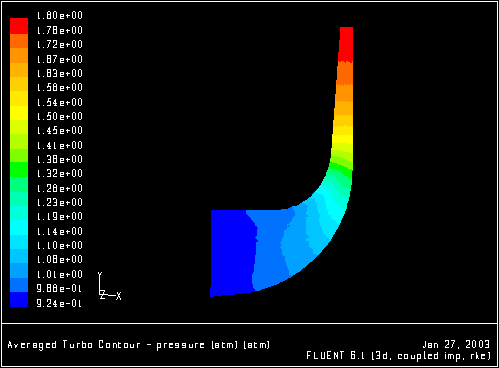

Рис. 23.7: Распределение осреднённого статического давления
\begin{figure} \psfig{file=figures/turbo-fig-avgcontpre.ps,height=3.0in,angle=-90,silent=} \end{figure}
