 Шаг 9: XY Графики осреднённых величин

FLUENT позволяет отображать XY графики осреднённых величин как функций меридиональной или ... (spanwise) координаты.

1.

Отображение температуры как функции меридиональной координаты.

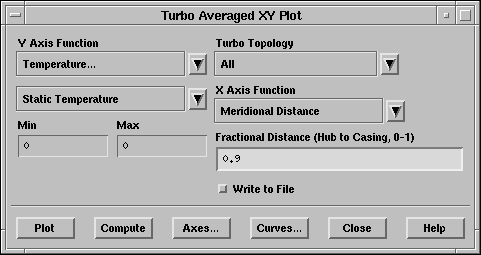

Turbo $\rightarrow$ Averaged XY Plot...

\begin{figure}\psfig{file=figures/turbo-pan-avgxy.ps} \end{figure}

(a)

В списке Y Axis Function (Функция Y оси) выберите Temperature... и Static Temperature.

(b)

В списке X Axis Function (Функция X оси) выберите Meridional Distance (Меридиональная координата).

(c)

Под надписью Fractional Distance (Относительное расстояние) введите 0.9.

(d)

Нажмите Plot (Отобразить).

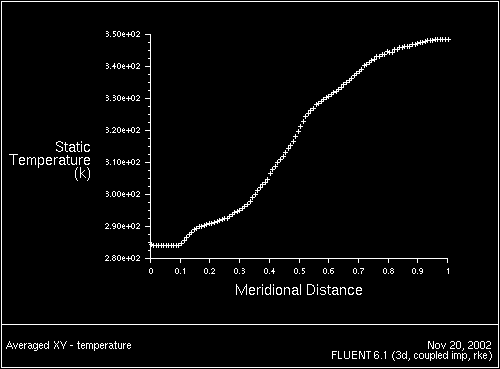

Рис. 23.9: XY график статической температуры
\begin{figure} \psfig{file=figures/turbo-fig-avgxytemp.ps,height=3.0in,angle=-90,silent=} \end{figure}
