Шаг 11: XY Графики

XY графики применяются для отображение количественных данных моделирования.

1.

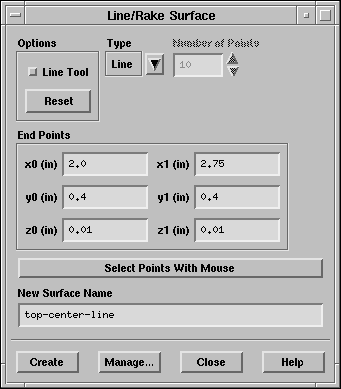

Определите линию, вдоль которой будут отображаться результаты

Surface $\rightarrow$ Line/Rake...

\begin{figure}\psfig{file=figures/chip-line-panel.ps} \end{figure}

(a)

В списке Type (Тип) выберите Line (Линия).

(b)

Под надписью End Points (Конечные точки) введите координаты (2.0, 0.4, 0.01) и (2.75, 0.4, 0.01) как показано на панели выше.

Эти координаты соответствуют верхней центральной линии чипа.

(c)

Введите top-center-line в качестве имени новой поверхности New Surface Name.

(d)

Нажмите Create (Создать).

2.

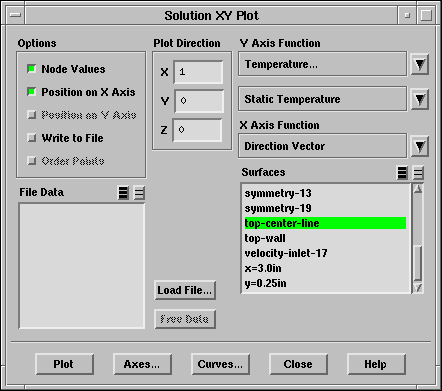

Отображение распределение температуры вдоль созданной линии (Рис.  22.19).

Plot $\rightarrow$ XY Plot...

\begin{figure}\psfig{file=figures/chip-solution-xy-plot.ps} \end{figure}

(a)

Выберите Temperature... и Static Temperature в списках Y Axis Function (Функции оси Y).

(b)

В списке Surfaces (Поверхности) выберите top-center-line.

(c)

Оставьте по умолчанию Plot Direction (Направление графика) равным X.

(d)

Нажмите Axes... (Оси...) для изменения диапазона осей.

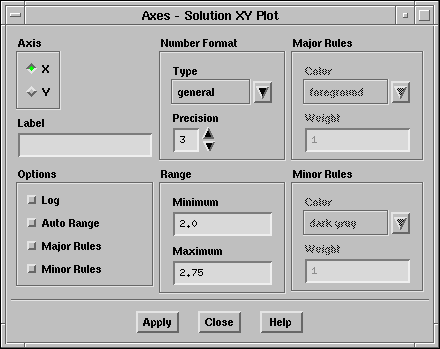

Откроется панель Axes - Solution XY Plot (Оси - XY График решения).

\begin{figure}\psfig{file=figures/chip-axes.ps} \end{figure}

(e)

Под надписью Axis (Оси) выберите X.

(f)

Под надписью Options (Опции) снимите опцию Auto Range (Авто диапазон).

(g)

Установите Range (Диапазон) используя Minimum равный 2.0 и Maximum равный 2.75.

(h)

Нажмите Apply и закройте панель.

(i)

В панели Solution XY Plot нажмите Plot (Отобразить).

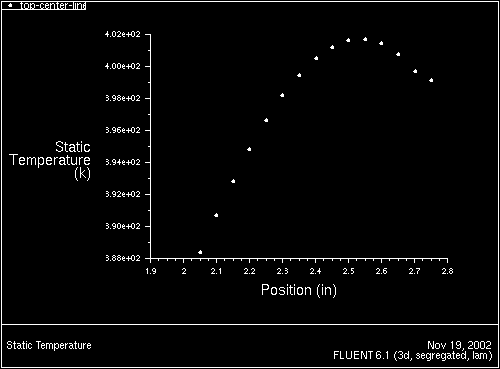

Рис. 22.19: Температура вдоль верхней центральной линии чипа
\begin{figure} \psfig{file=figures/chip-xyplot1.ps,height=3.0in,angle=-90,silent=} \end{figure}
