Шаг 12: Аннотирование

Вы можете добавлять свои комментарии на графики.

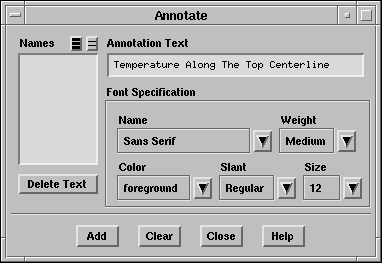

Display $\rightarrow$ Annotate...

\begin{figure}\psfig{file=figures/chip-annotate.ps} \end{figure}

1.

В поле Annotation Text введите текст комментирующий график (например, Temperature Along the Top Centerline).

2.

Нажмите Add.

Появится диалоговое окно для выбора места расположения текста на графике.

3.

Нажмите правой кнопкой мышки на место, где хотите расположить текст и он появится в указанном месте (Рис.  22.20).

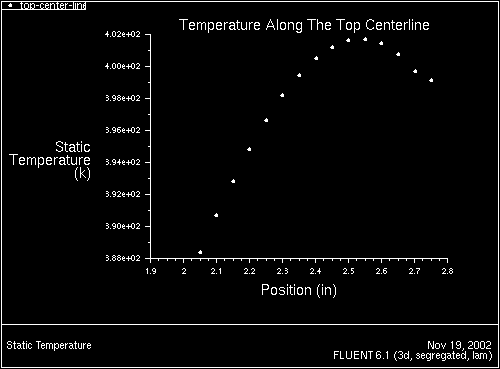

Рис. 22.20: Температура вдоль верхней центральной линии чипа
\begin{figure} \psfig{file=figures/chip-xyplot2.ps,height=3.0in,angle=-90,silent=} \end{figure}

Внимание:
Если хотите переместить текст нажмите Delete Text в панели Annotate, нажмите Add ещё раз и укажите новое расположение текста.

Замечание:
Можете подобрать необходимый размет шрифта в соответствии с разрешением вашего экрана.
