Шаг 7: Отображение линий тока

Создайте поверхность (Rake) из которой будут выходить линии тока.

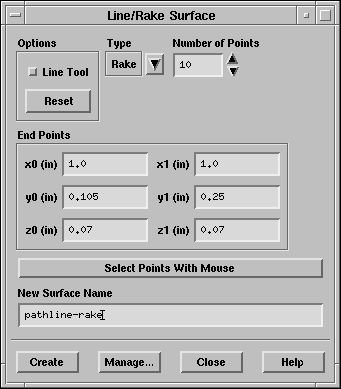

Surface $\rightarrow$ Line/Rake...

$\begin{figure}\psfig{file=figures/chip-line-rake.ps} \end{figure}$

(a)

В списке Type (Тип) выберите Rake.

: Rake поверхность (rake surface) состоит из указанного числа точек равномерно расположенными между двумя заданными граничными точками. Линейная поверхность (line surface) (Другая опция в списке Type) эта линия включающая заданные точки и проходящая через область; точки данных на линейной поверхности не будут распределены равномерно.

(b)

Оставьте по умолчанию 10 для Number of Points (Число точек) вдоль rake поверхности.

: Это сгенерирует 10 линий тока.

(c)

Под надписью End Points (Граничные точки) введите введите координаты точек (1.0, 0.105, 0.07) и (1.0, 0.25, 0.07), как показано на панели выше.

: Это определит вертикальную линию перед модулем.

(d)

Введите pathline-rake для New Surface Name (Имя новой поверхности).

: Теперь вы можете ссылаться на эту поверхность при отображении линий тока.

(e)

Нажмите Create (Создать) и закройте панель.

Отобразите линии тока (Рис. 22.14).

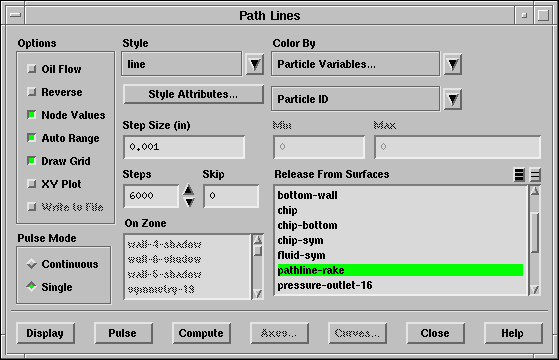

Display $\rightarrow$ Path Lines...

$\begin{figure}\psfig{file=figures/chip-pathlines-panel.ps} \end{figure}$

(a)

В списке Release From Surfaces (Применить от поверхностей) выберите pathline-rake.

(b)

Установите Step Size (Размер шага) равный 0.001 дюйм и число шагов Steps равным 6000.

(c)

Под надписью Options (Опции) выберите Draw Grid (Рисовать сетку).

: Это откроет панель Draw Grid (Отображение сетки)

(d)

В списке Surfaces (Поверхности) выберите board-top и chip.

: Эти поверхности должны быть уже выбраны, поскольку они отображались при просмотре векторов скорости.

(e)

Под надписью Options (Опции) проверьте, что опция Faces (Грани) включена и закройте панель.

(f)

В панели Path Lines (Линии тока) нажмите Display (Отображение).

(g)

Используйте мышку, чтобы получить вид, показанный на рис. 22.14.

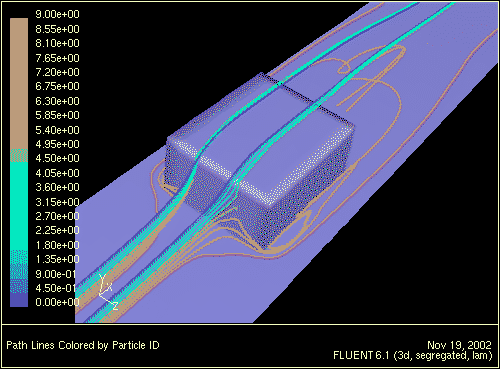

**Рис. 22.14:** Линии тока на изображении чипа и платы
$\begin{figure} \psfig{file=figures/chip-pathlines.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Отображение линий тока как сфер.

Display $\rightarrow$ Path Lines...

$\begin{figure}\psfig{file=figures/chip-pathlines-panel2.ps} \end{figure}$

(a)

In the Release From Surfaces list, keep the selection of pathline-rake.

(b)

Выберите sphere из списка Style (Стиль).

(c)

Нажмите кнопку Style Attributes (Параметры стиля).

: Отобразится панель Path Style Attributes (Настройка параметров стиля).

$\begin{figure}\psfig{file=figures/chip-path-style-attr.ps} \end{figure}$

В панели Path Style Attributes установите Diameter равным 0.0005.

ii.

Нажмите OK.

(d)

Установите Step Size равным 1 дюйм и число шагов Steps равным 1000.

(e)

Установите Skip (Пропуск) равным 2.

(f)

В панели Path Lines (Линии тока) нажмите Display (Отображение).

(g)

Используйте мышку, чтобы получить вид, показанный на рис. 22.15.

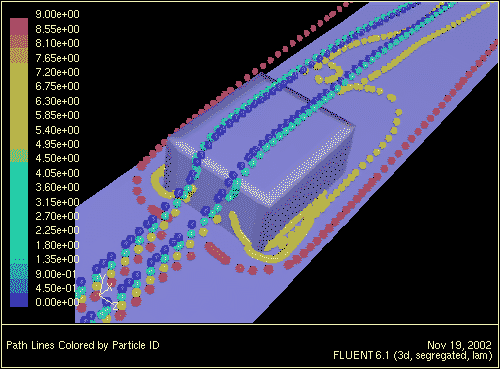

**Рис. 22.15:** Линии тока обозначенные сферами на изображении чипа и платы
$\begin{figure} \psfig{file=figures/chip-pathlines-sphere.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Замечание:: Линии тока могут быть окрашены по поверхности от которой они исходят с помощью списка Color By. Выберите Particle Variables... (Переменные частиц) и Surface ID (Номер поверхности) и нажмите Display в панели Path Lines. (Рис. 22.16)

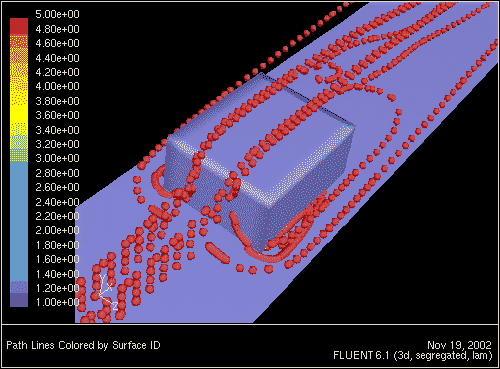

**Рис. 22.16:** Линии тока обозначенные сферами и окрашенные по номеру поверхности
$\begin{figure} \psfig{file=figures/chip-pathlines-sphere-surf.ps,height=3.0in,angle=-90,silent=} \end{figure}$
