Шаг 6: Анимация

Температура на поверхностях может быть отображена  посредством выбора этих поверхностей для отображения распределения температуры. После этого вы можете отобразить её динамически используя возможности анимации. Средства анимации требуют значительных мощностей и в основном предназначены для осуществления на рабочих станциях. Если у вас низкая скорость обработки графики, то анимация будет низконо качества с очевидной сменой кадров. На многих машинах вы можете обеспечить нормальное отображение анимации включив опцию Double Buffering (Двойная буферизация) в панели Display Options.

1.

Отображение распределения распределения температуры поверхностей чипа и платы, за исключением поверхности симметрии (Рис.  22.12).

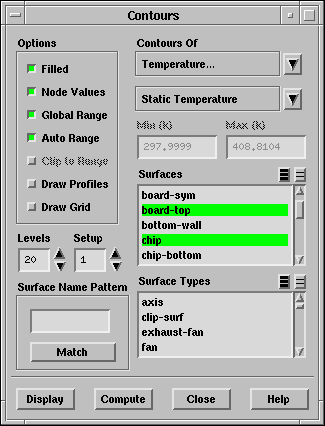

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/chip-contour-panel2.ps} \end{figure}

(a)

Под надписью Options (Опции) выберите Filled (Заливка).

(b)

Выберите Temperature... и Static Temperature в списках Contours Of (Распределение).

(c)

Снимите выбор всех поверхностей используя иконку справа от надписи Surfaces.

(d)

В списке Surfaces (Поверхности) выберите board-top и chip.

(e)

Нажмите Display (Отображение).

(f)

Используйте мышку, чтобы получить вид, показанный на рис. 22.12.

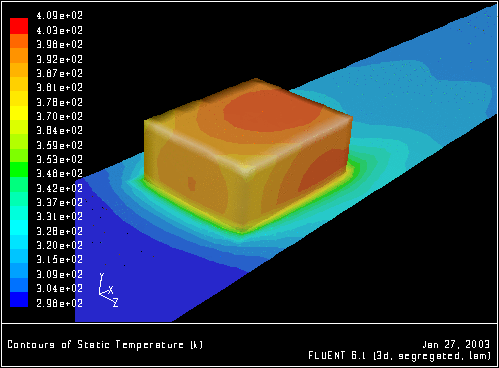

Рис. 22.12: Распределение температуры на поверхностях чипа и платы
\begin{figure} \psfig{file=figures/chip-fcte3.ps,height=3.0in,angle=-90,silent=} \end{figure}

Из распределения температур видно наличие относительно больших температур в следе за чипом и значительную температуру нагрева платы непосредственно возле чипа.

2.

Анимация распределения температуры поверхности изменением точки вида.

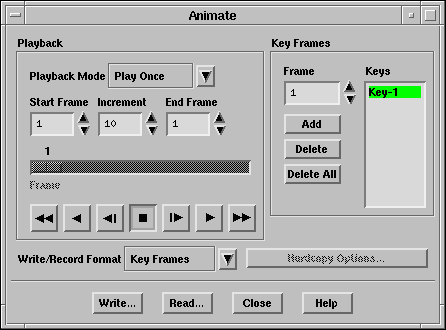

Display $\rightarrow$ Scene Animation...

\begin{figure}\psfig{file=figures/chip-animate1.ps} \end{figure}

Будем использовать текущее отображение (Рис.  22.12) как начальный вид анимации (Frame = $1$).

(a)
Под надписью Key Frames (Ключевые кадры) нажмите Add (Добавить).

Это установит текущее положение в качестве Key-1.

(b)
Увеличьте область чипа.

(c)

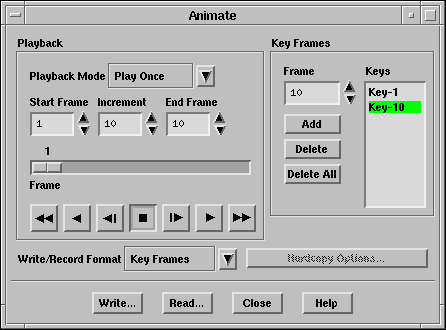

Под надписью Key Frames (Ключевые кадры) измените число кадров Frame на 10.

(d)
Нажмите Add (Добавить).

Это установит текущее положение в качестве Key-10.

\begin{figure}\psfig{file=figures/chip-animate10.ps} \end{figure}

Кадры со 2 по 9 будут заполнены во время анимации.

(e)

Поверните и уменьшите изображение как показано на рис. 22.13.

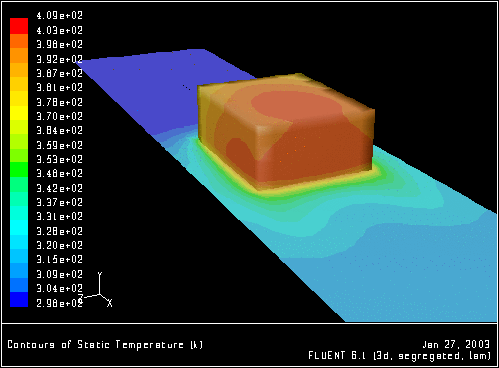

Рис. 22.13: Распределение температуры на поверхностях чипа и платы
\begin{figure} \psfig{file=figures/chip-fcte4.ps,height=3.0in,angle=-90,silent=} \end{figure}

(f)

Измените число кадров Frame на 20.

(g)

Нажмите Add.

Это установит текущее положение в качестве Key-20.

3.

Для воспроизведения анимации нажмите кнопку со стрелкой (``play'') в секции Playback (Воспоизведение) панели Animate (Анимировать).

Замечание:

Также вы можете использовать возможности анимации FLUENT для нестационарных случаев, как описано в Главе  4.

Внимание:

Вы можете изменить Playback Mode (Режим воспроизведения) для автоматического повторения или автоматического реверса анимации. Если вы выбрали подобный режим воспроизведения вам придется нажать кнопку "стоп" для прерывания анимации.
