Шаг 8: Наложение векторов скорости на отображение линий тока

Возможности наложения позволяют отображать различные результаты в одном графическом окне.

1.

Включите возможность наложения.

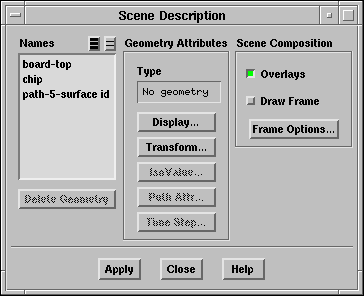

Display $\rightarrow$ Scene...

\begin{figure}\psfig{file=figures/chip-scene.ps} \end{figure}

(a)

Под надписью Scene Composition (Сочетание кадров) выберите Overlays (Наложение).

(b)

Нажмите Apply.

2.

Добавление векторов скорости на плоскости, проходящей через ось чипа.

Display $\rightarrow$ Vectors...

\begin{figure}\psfig{file=figures/chip-vv-panelnew2.ps} \end{figure}

(a)

Под надписью Options (Опции) снимите опцию Draw Grid (Рисовать сетку).

(b)

Отмените все поверхности с помощью иконки справа от надписи Surfaces.

(c)

В списке Surfaces (Поверхности) выберите fluid-sym.

(d)

Установите масштаб Scale равным 3.8.

Поскольку поверхности сетки уже отображены и опция наложения включена нет необходимости отображать поверхности повторно.

(e)

Нажмите Display (Отображение).

(f)

Используйте мышку, чтобы получить вид, показанный на рис. 22.17.

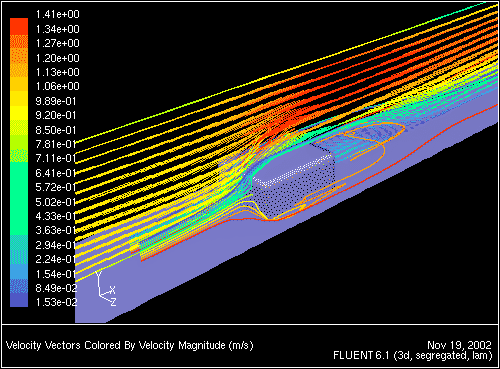

Рис. 22.17: Наложение векторов скорости на отображение линий тока
\begin{figure} \psfig{file=figures/chip-path-vv.ps,height=3.0in,angle=-90,silent=} \end{figure}
