Шаг 5: Векторы скорости

Векторы скорости - отличное средство визуализации течения вокруг модуля, отображающее детали структуры следа.

1.

Отображение векторов скорости на плоскости симметрии, проходящей через ось (Рис.  22.8).

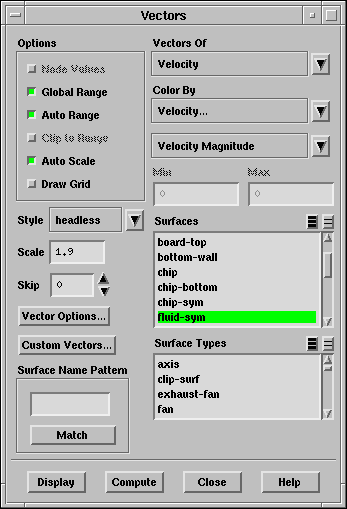

Display $\rightarrow$ Vectors...

\begin{figure}\psfig{file=figures/chip-vv-panel.ps} \end{figure}

(a)

В списке Surfaces (Поверхности) выберите fluid-sym.

(b)

Установите Scale Factor (Фактор масштаба) равным 1.9.

(c)

Нажмите Display (Отображение).

(d)

Вращайте изображение, чтобы увидеть вихрь вблизи точки торможения (stagnation point) и в следе за модулем (Рис.  22.8).

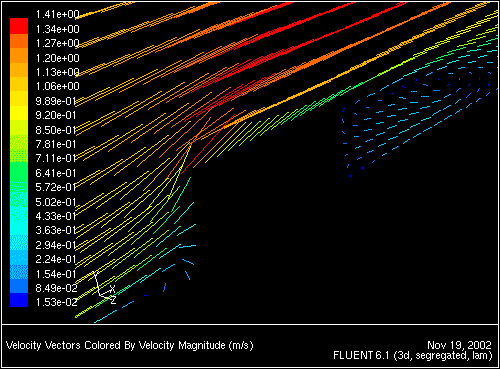

Рис. 22.8: Векторы скорости в плоскости симметрии модуля
\begin{figure} \psfig{file=figures/chip-vv.ps,height=3.0in,angle=-90,silent=} \end{figure}

Замечание:

На рисунке векторы отображены без стрелок, вы можете изменить стиль отображения используя список Style в панели Vectors.

Внимание:

Если вы хотите уменьшить число отображаемых векторов увеличите фактор Skip (Пропуск) до ненулевого значения.

2.

Отображение векторов скорости в горизонтальной плоскости, проходящей через модуль (Рис.  22.10).

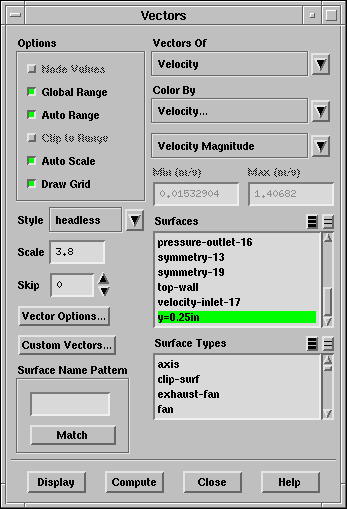

Display $\rightarrow$ Vectors...

\begin{figure}\psfig{file=figures/chip-vv-panel2.ps} \end{figure}

(a)

Снимите выбор всех поверхностей используя иконку справа от надписи Surfaces.

(b)

В списке Surfaces (Поверхности) выберите y=0.25in.

(c)

Установите Scale (Масштаб) равным 3.8.

(d)

Под надписью Options (Опции), выберите Draw Grid (Рисовать сетку).

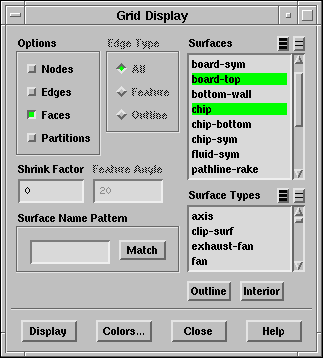

Это откроет панель Draw Grid (Отображение сетки)

\begin{figure}\psfig{file=figures/chip-grid-panel2.ps} \end{figure}

(e)

Под надписью Options (Опции) проверьте, что выбрано Faces (Грани).

(f)

В списке Surfaces (Поверхности) выберите board-top и chip.

(g)

Нажмите Colors... (Цвета...).

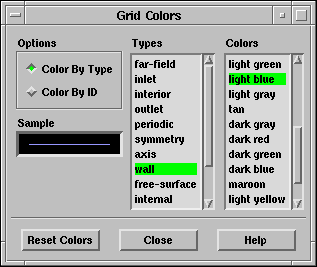

Откроется панель Grid Colors (Цвета сетки).

\begin{figure}\psfig{file=figures/chip-grid-colors.ps} \end{figure}

(h)

В списке Types (Типы) выберите wall.

(i)

В списке Colors (Цвета) выберите light blue и закройте панель.

(j)

В панели Draw Grid (Отображение сетки) нажмите Display (Отображение) и закройте панель.

(k)

Используйте мышку, чтобы получить вид, показанный на рис.  22.9.

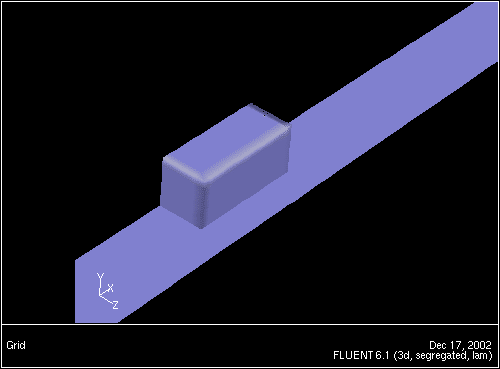

Рис. 22.9: Отображение чипа и поверхности платы
\begin{figure} \psfig{file=figures/chip-filled-surf.ps,height=3.0in,angle=-90,silent=} \end{figure}

(l)

В панели Vectors (Векторы) нажмите Display (Отображение).

(m)

Используйте мышку, чтобы получить вид, показанный на рис. 22.10.

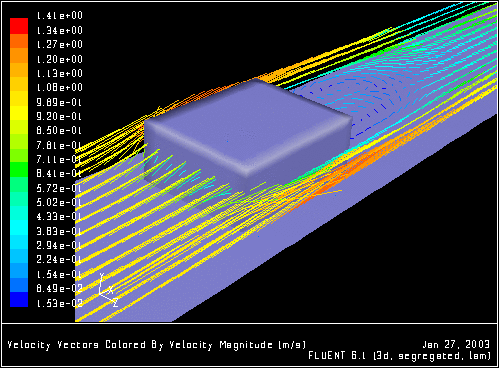

Рис. 22.10: Векторы скорости, чип и поверхность платы
\begin{figure} \psfig{file=figures/chip-vv3.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Отобразите вид относительно плоскости симметрии (Рис.  22.11).

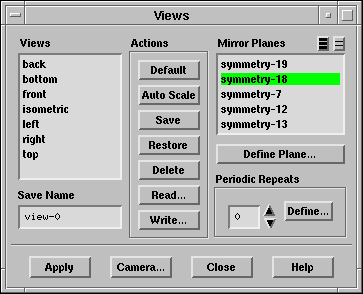

Display $\rightarrow$ Views...

\begin{figure}\psfig{file=figures/chip-views.ps} \end{figure}

(a)
В списке Mirror Planes (Плоскости отражения) выберите symmetry-18.

(b)
Нажмите Apply.

Отображение в графическом окне будет обновлено (Рис.  22.11).

Рис. 22.11: Векторы скорости, чип и поверхность платы после отражения
\begin{figure} \psfig{file=figures/chip-vv4.ps,height=3.0in,angle=-90,silent=} \end{figure}
