1.

Отобразите распределение температур в плоскости симметрии (Рис.  22.6).

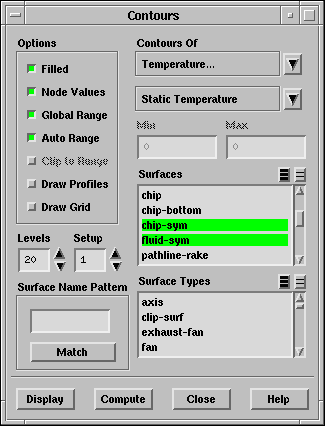

Display Contours...

(a)

Под надписью Options (Опции) выберите Filled (Заливка).

(b)

Выберите Temperature... и Static Temperature в списках Contours Of (Распределение).

(c)

В списке Surfaces (Поверхности) выберите board-sym, chip-sym, и fluid-sym.

(d)

Нажмите Display (Отображение).

(e)

Вращайте и масштабируйте изображение левой и средней кнопками мышки соответственно, чтобы получить вид, показанный на Рис.  22.6.

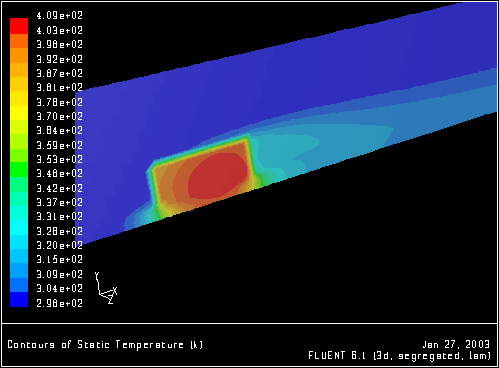

Рис. 22.6: Распределение Температуры на симметричной поверхности

Совет:

Если в какое-то время изображение оказывается за границами графического окна и вы испытываете сложности с манипулирование изображения с помощью мышки, можете открыть панель Views (Виды) из выпадающего меню Display (Отображение) и использовать кнопку Default (По умолчанию) для обновления вида.

Совет:

Предыдущий вид вы можете вернуть нажав на клавиатуре сочетание <Ctrl>-L.

Пик температуры приходится на чип, который и производит тепло.

2.

Отобразим распределение температур на горизонтальной плоскости =0.25 дюймов (Рис.  22.7).

(a)

В панели Contours (Распределение) под надписью Surfaces (Поверхности) уберите плоскость симметрии и выберите y=0.25in.

(b)

Нажмите Display (Отображение).

(c)

Масштабируйте изображение средней кнопкой мышки, чтобы получить вид, показанный на Рис.  22.7.

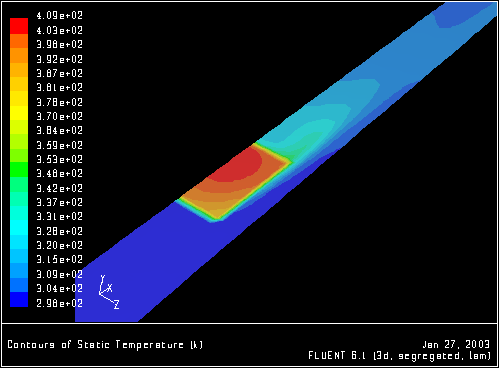

Рис. 22.7: Распределение Температуры на плоскости =0.25 дюймов

Из рисунка видно более высокую температуру в следе за чипом. Вы можете отобразить и другие величины в панели Contours, например скорость или давление.
