 Шаг 3: Создание изо поверхностей

Для отображения результатов в 3D, необходимы поверхности, на которых эти данные будут отображаться. FLUENT автоматически создаёт поверхности для всех границ. В файле настроек, который вы считали, некоторые поверхности были переименованы. В общем вы можете создать дополнительные поверхности для отображения результатов. В этом упражнении вы будете создавать горизонтальную плоскость, проходящую через центр модуля. Эта поверхность имеет $y$ координату 0.25 дюймов.

1.

Создание поверхности с постоянной координатой $y$.

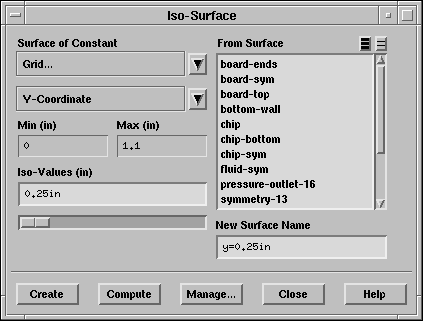

Surface $\rightarrow$ Iso-Surface...

\begin{figure}\psfig{file=figures/chip-iso-surface.ps} \end{figure}

(a)

В списках Surface of Constant (Поверхность постоянной) выберите Grid... (Сетка...) и Y-Coordinate.

(b)

Нажмите Compute (Расчёт).

The Min и Max fields will display the $y$ extents of the domain.

(c)

Введите 0.25 под надписью Iso-Values (Изо-значение).

(d)

Введите y=0.25in под надписью New Surface Name (Имя новой поверхности).

(e)

Нажмите Create (Создать) и закройте панель.
