Шаг 5: Решение: Стационарная проводимость (Steady Conduction)

На этом шаге мы отключим решение течения и уравнения скорости вихря (swirl velocity equations) и расчитаем только проводимость (conduction). Результат этого решения будет использоваться как начальное решение для нестационеарного решения.

1.

Установите параметры решения.

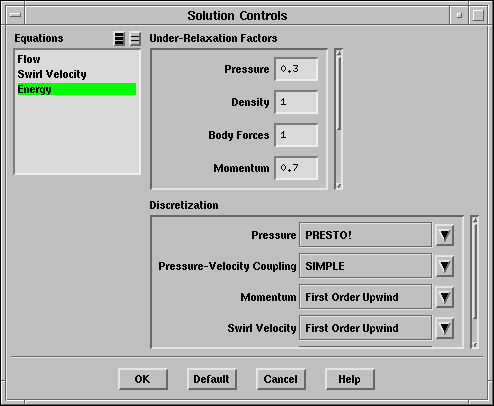

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/solid-solution1.ps} \end{figure}

(a)

В списке Equations (Уравнения) снимите Flow (Течение) и Swirl Velocity (Скорость вихря).

(b)

Оставьте значения по умолчанию для всех подрелаксационных факторов Under-Relaxation Factors.

(c)

Под надписью Discretization (Дискретизация) выберите PRESTO! для Pressure (Давление), SIMPLE для Pressure-Velocity Coupling (Расчёт Давление-Скорость) и First Order Upwind (Первый порядок ...) для Momentum (Импульс), Swirl Velocity (Скорость вихря), и Energy (Энергия).

2.

Определение решения.

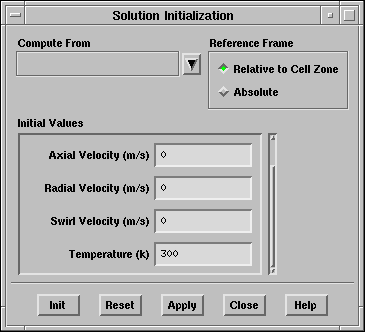

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/solid-init.ps} \end{figure}

(a)

Проверьте, что значение Temperature (Температура) установлено 300 K.

Поскольку решается только стационарная проводимость, начальные значения скоростей и давлений не используются.

(b)

Нажмите Init и закройте панель.

3.

Определение дополнительной функции для окружной скорости вытягивания (swirl pull velocity).

Вы будете использовать эту функцию для установления окружной скорости вытягивания (swirl pull velocity). Эта скорость равна $\Omega r$, где $\Omega$ - угловая скорость, $r$ - радиальная координата. Поскольку $\Omega$ = 1 рад/с, вы можете просто установить скорость равной  $r$.

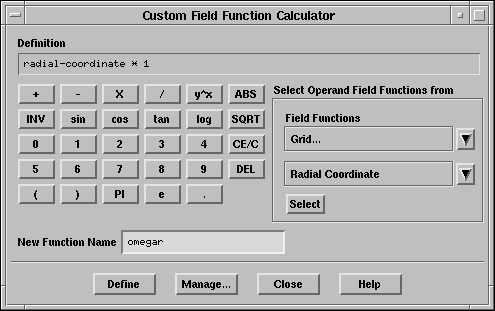

Define $\rightarrow$ Custom Field Functions...

\begin{figure}\psfig{file=figures/solid-custom.ps} \end{figure}

(a)

В списке Field Functions выберите Grid... (Сетка...) и Radial Coordinate (Радиальная координата).

(b)

Нажмите кнопку Select (Выбрать).

(c)

Нажмите кнопку X на калькуляторе.

(d)

Нажмите 1.

(e)

Введите omegar в качестве New Function Name (Имя новой функции).

(f)

Нажмите Define (Определить) и закройте панель.

Для проверки правильности ввода можете нажать Manage... (Контроль...) и выбрать omegar.

4.

Установка скорости вытягивания.

Поскольку радиальная скорость вытягивания равна 0 вы должны только установит осевую и окружную скорости вытягивания (axial and swirl pull velocities).

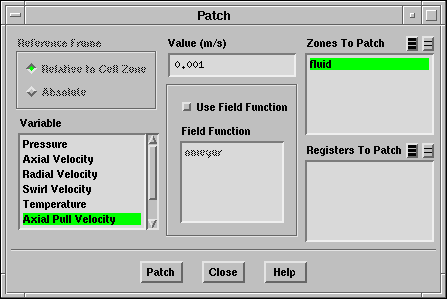

Solve $\rightarrow$ Initialize $\rightarrow$ Patch...

\begin{figure}\psfig{file=figures/solid-patch1.ps} \end{figure}

(a)

Установите значение осевой скорости вытягивания.

i.

В списке Variable (Переменная) выберите Axial Pull Velocity (Осевая скорость вытягивания).

ii.

Выберите fluid в списке Zones To Patch (Применить к зоне).

iii.

Установите Value (Значение) равным 0.001 м/с.

iv.

Нажмите Patch (Задать).

(b)

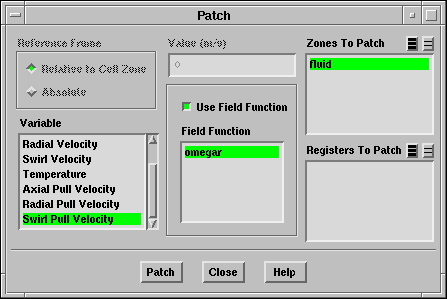

Установите значение окружной скорости вытягивания.

\begin{figure}\psfig{file=figures/solid-patch2.ps} \end{figure}

i.

В списке Variable (Переменная) выберите Swirl Pull Velocity (Окружная скорость вытягивания).

ii.

Включите опцию Use Field Function (Использование функции поля).

iii.

Выберите omegar в списке Field Function (Функция поля).

iv.

Нажмите Patch.

5.

Отображение невязки при решении.

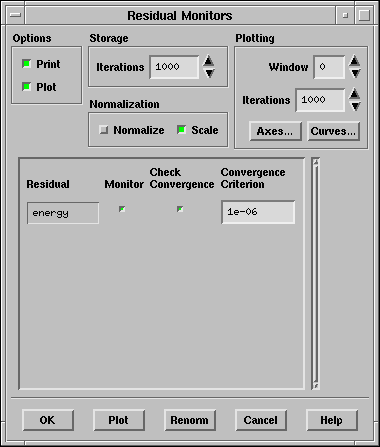

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

\begin{figure}\psfig{file=figures/solid-resmonitor.ps} \end{figure}

(a)

Под надписью Options (Опции) выберите Plot (Отображать).

(b)

Нажмите OK.

6.

Сохраните начальные файлы настроек и данных ( solid0.cas и solid0.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...

7.

Начните расчёт требуя 20 итераций.

Solve $\rightarrow$ Iterate...

8.

Отображение распределения температуры (Рис.  20.3).

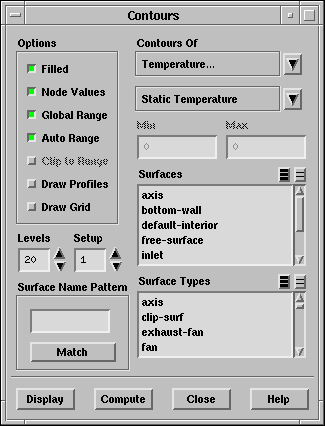

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/solid-contours.ps} \end{figure}

(a)
Под надписью Options (Опции) выберите Filled (Заливка).

(b)
Выберите Temperature... (Температура...) и Static Temperature (Статическая температура) в списках Contours Of (Распределение).

(c)
Нажмите Display (Отображение).

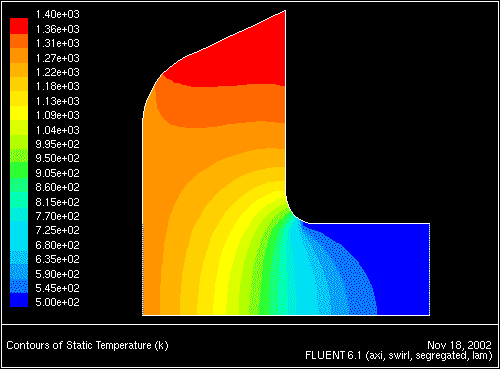

Рис. 20.3: Распределение Температуры для стационарной проводимости
\begin{figure} \psfig{file=figures/solid-cont-steady.ps,height=3.0in,angle=-90,silent=} \end{figure}

Толщина зоны затвердевания может быть определена из графика распределения температур. Эта зона - область где температура изменяется от температуры начала затвердевания до температуры начала плавления.

9.

Сохраните файл настроек и файл данных ( solid.cas и solid.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...
