Шаг 6: Решение: Нестационарное течение и теплопередача
Включите нестационарное решение.
Define Models Solver...

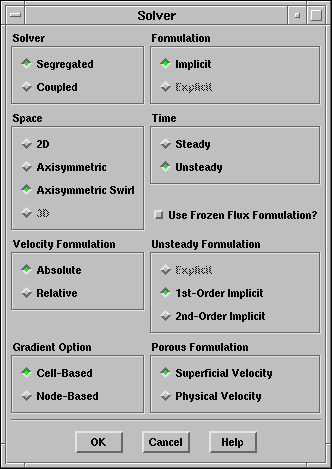

Под надписью Time (Время) выберите Unsteady (Нестационарный).
Под надписью Unsteady Formulation (Формулирование нестационарности) оставьте 1st-Order Implicit (Не явный первого порядка).
Включите решение уравнений течения (flow) и скоростей вихря (swirl velocity)
Solve Controls Solution...
Выберите Flow и Swirl Velocity в списке Equations и оставьте выбранным Energy.
Оставьте значения по умолчанию для подрацсационных факторов Under-Relaxation Factors.
Под надписью Discretization (Дискретизация) оставьте настройки для всех параметров.
Сохраните начальные файл настроек и файл данных ( solid01.cas и solid01.dat).
File Write Case & Data...
Запустите решение для 2 шагов по времени.
Solve Iterate...

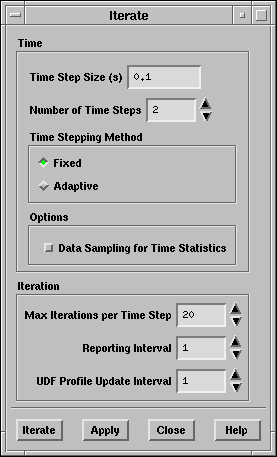

Под надписью Time (Время) установите Time Step Size (Размер шага по времени) равным 0.1 секунда.
Установите Number of Time Steps (Число шагов по времени) равным 2.
Под надписью Iteration (Итерация) оставьте значение по умолчанию 20 для Max Iterations per Time Step (Максимум итераций на шаг по времени).
Нажмите Iterate.
Анализ результатов расчёта после 0,2 секунд.

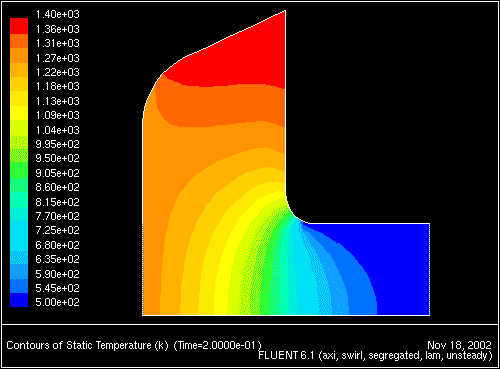

Отображение распределения температуры (Рис. 20.4).
Display Contours...
Выберите Temperature... и Static Temperature в списках Contours Of (Распределение).
Нажмите Display (Отображение).
Распределение температур показывает наличие градиента от нагретых стенок слева к более холодной зоне справа.

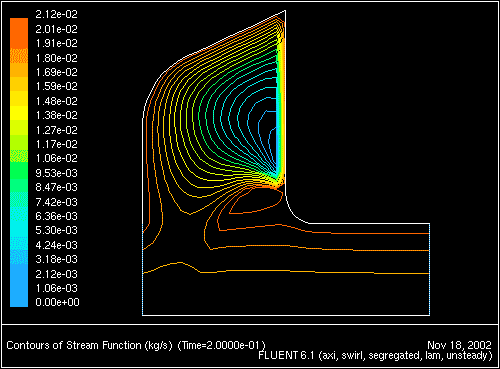

Отображение функции тока (stream function) (Рис. 20.5).
Под надписью Options (Опции) снимите опцию Filled (Заливка).
Выберите Velocity... (Скорость...) и Stream Function (Функция тока) в списках Contours Of (Распределение).
Нажмите Display (Отображение).
Из рисунка видно, что жидкость начинает циркулировать за счёт естественной конвекции и конвекции Марангони на свободной поверхности

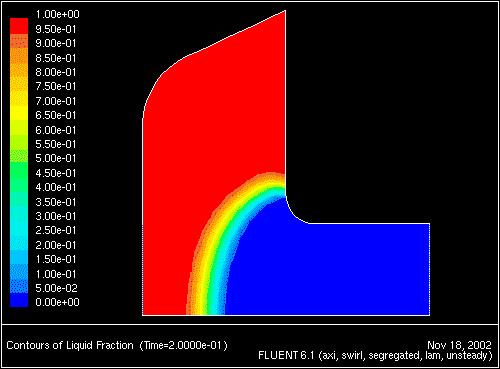

Отображение распределения жидкой фракции (Рис. 20.6).
Под надписью Options (Опции) выберите Filled (Заливка).
Выберите Solidification/Melting... (Кристаллизация/Плавление...) и Liquid Fraction (Жидкая фракция) в списках Contours Of (Распределение).
Нажмите Display (Отображение).
Продолжим расчет ещё для 48 шагов по времени.
Solve Iterate...
Анализ результатов решения после 5 секунд.
Отображение распределения температуры (Рис. 20.7).

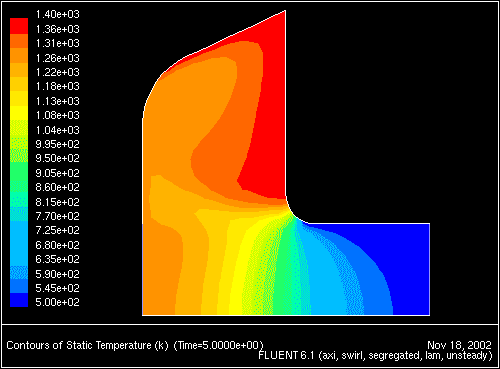

Как показано в Рис. 20.7, температурные контуры довольно однородны в области затвердевания и твердого материала. Искажение температурного поля из-за рециркуляции жидкости также очевидно.
Оптимальная скорость вытягивания должна определяться по распределениям температур начала кристаллизации и начала плавления.
Отображение функции потока (stream function) (Рис. 20.8).
Display Contours...

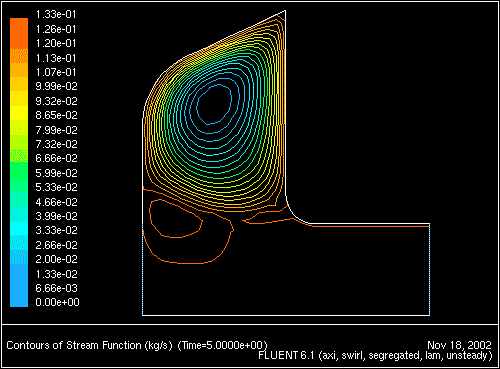

Отметим, что течение теперь более развито, по сравнению с представленным для t = 0.2 с. (Рис. 20.5). В течении доминируют вихри образованные за счёт естественной конвекции и конвекции Марангони.
Для анализа области затвердевания отобразим распределение жидкой фазы.

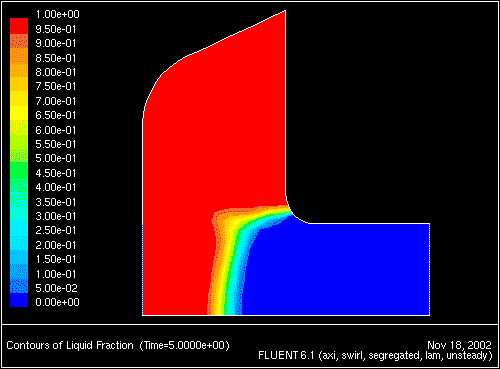

Отображение распределения жидкой фазы (Рис. 20.9).
После 5 секунд расчёта начинает устанавливаться равновесное положение области затвердевания.
Сохраните файл настроек и файл данных ( solid5.cas и solid5.dat).
File Write Case & Data...
