Шаг 4: Граничные условия

Define $\rightarrow$ Boundary Conditions...

1.

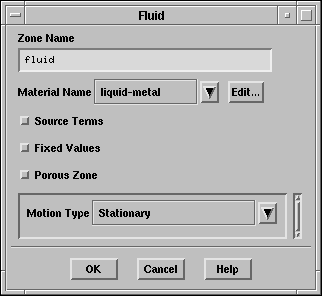

Установите граничные условия для жидкости.

\begin{figure}\psfig{file=figures/solid-fluid.ps} \end{figure}

(a)

Выберите liquid-metal в списки Material Name (Имя материала).

2.

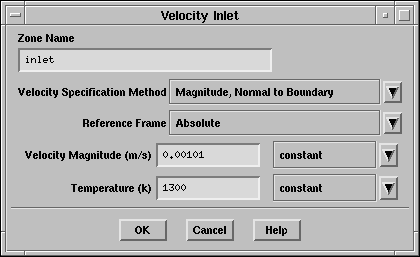

Установите граничные условия для подвода расплава.

\begin{figure}\psfig{file=figures/solid-velinlet1.ps} \end{figure}

(a)

Установите Velocity Magnitude (Величина скорости) равной 0.00101 м/с.

(b)

Установите Temperature (Температура) равной 1300 K.

3.

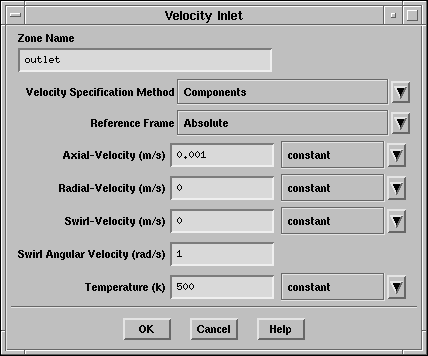

Установите граничные условия для выхода.

Здесь, затвердевший метал вытягивается с заданной скоростью.

\begin{figure}\psfig{file=figures/solid-velinlet2.ps} \end{figure}

(a)

В списке Velocity Specification Method (Метод задания скорости) выберите Components (Компоненты).

Панель расширится.

(b)

Установите Axial-Velocity (Осевая скорость) равной 0.001 м/с.

(c)

Установите Swirl Angular Velocity (Угловая скорость завихрения) to 1 rad/s.

(d)

Установите Temperature (Температура) равной 500 K.

4.

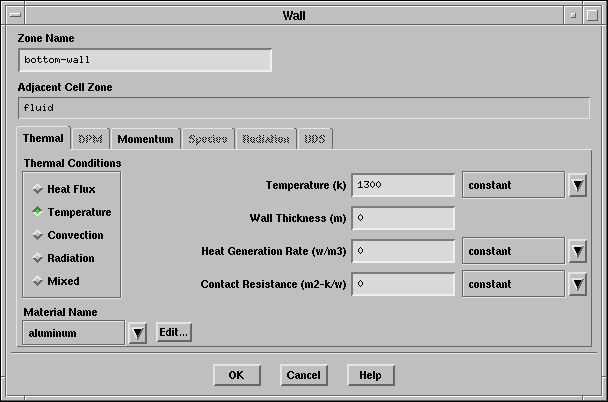

Установите граничные условия для нижней стенки чаши.

\begin{figure}\psfig{file=figures/solid-wall1.ps} \end{figure}

(a)

Выберите Temperature (Температура) под надписью Thermal Conditions (Тепловое условие).

(b)

Установите Temperature (Температура) равной 1300 K.

5.

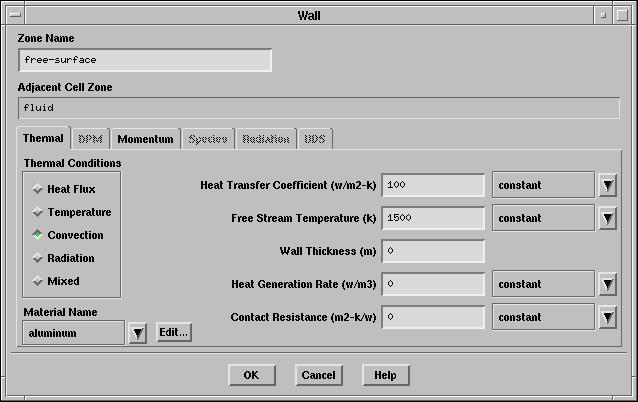

Установите граничные условия для свободной поверхности расплава.

Напряжение сдвига и граничные условия напряжения Марангони (Marangoni stress boundary conditions) полезны когда известно напряжение сдвига (а не движение жидкости). Условия для свободной поверхности как раз такой случай. В этом случае напряжение Марангони и напряжение сдвига зависят от поверхностного натяжения, которое в свою очередь зависит от температуры.

\begin{figure}\psfig{file=figures/solid-wall2.ps} \end{figure}

(a)

Установите тепловые условия.

i.

Выберите Convection (Конвекция) под надписью Thermal Conditions (Тепловое условие).

ii.

Установите Heat Transfer Coefficient (Коэффициент теплопередачи) равным 100 Вт/м $^2$-K.

iii.

Установите Free Stream Temperature (Температура свободного течения) равной 1500 K.

(b)

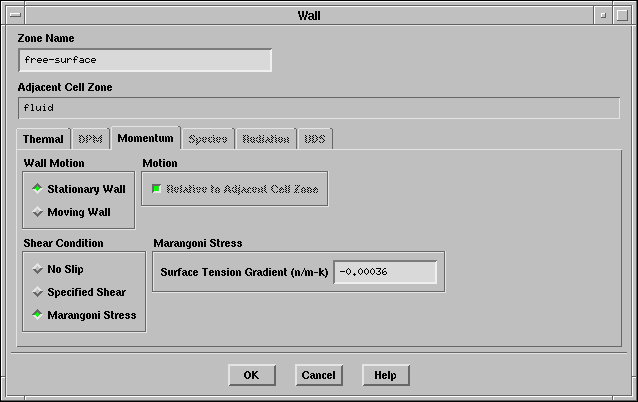

Установите условия сдвига (shear conditions).

i.

Перейдите на вкладку Momentum (Импульс).

\begin{figure}\psfig{file=figures/solid-wall2-shear.ps} \end{figure}

ii.

Под надписью Shear Condition (Условия сдвига) выберите Marangoni Stress (Напряжение Марангони).

Marangoni Stress условия позволят вам задать градиент поверхностного натяжения в зависимости от температуры на стеночных границах (wall boundary)

iii.

Установите Surface Tension Gradient (Градиент поверхностного натяжения) равным -0.00036 Н/м-K.

6.

Установите граничные условия для боковых стенок.

(a)

Выберите Temperature под надписью Thermal Conditions (Тепловое условие).

(b)

Установите Temperature (Температура) равной 1400 K.

7.

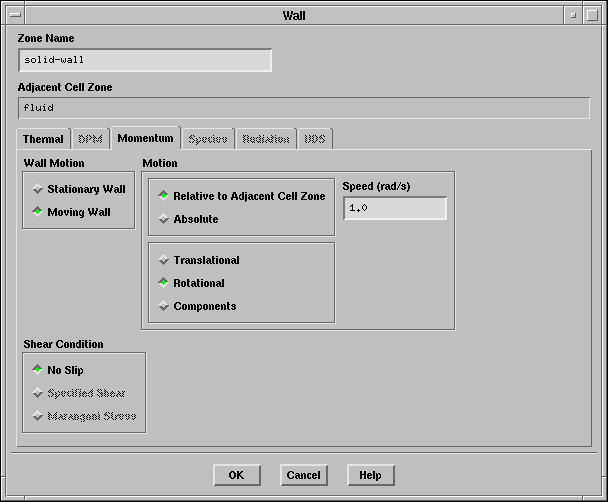

Установите граничные условия для твёрдой стенки (solid wall).

(a)

Установите тепловые условия.

i.

Выберите Temperature под надписью Thermal Conditions.

ii.

Установите Temperature (Температура) равной 500 K.

(b)

Установите движение стенки.

i.

Перейдите на вкладку Momentum (Импульс).

\begin{figure}\psfig{file=figures/solid-wall3-shear1.ps} \end{figure}

ii.

Под надписью Wall Motion (Двидение стенки) выберите Moving Wall (Движущаяся стенка).

Панель расширится.

iii.

Под надписью Motion (Движение) выберите Rotational (Вращательное).

iv.

Под надписью Speed (Скорость) установите скорость вращения равной 1.0 рад/с.
