Шаг 9: Последующая обработка для модели Эйлера

1.

Отображение поля давлений в тройнике (Рис.  18.6).

Display $\rightarrow$ Contours...

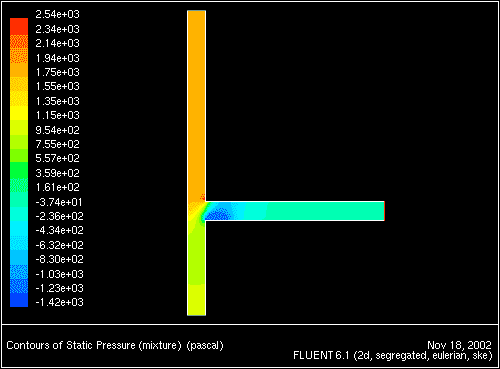

Рис. 18.6: Распределение статического давления
\begin{figure} \psfig{file=figures/tee-fig-pressure2.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Отображение распределения значений скорости (Рис. 18.7).

Display $\rightarrow$ Contours...

(a)

В списке Contours Of (Распределение) выберите Velocity... (Скорость...) и water Velocity Magnitude (Величина скорости воды).

Поскольку в модели Эйлера уравнения импульса решаются для каждой фазы, вы можете выбирать для какой фазы отображать результаты.

(b)

Нажмите Display (Отображение).

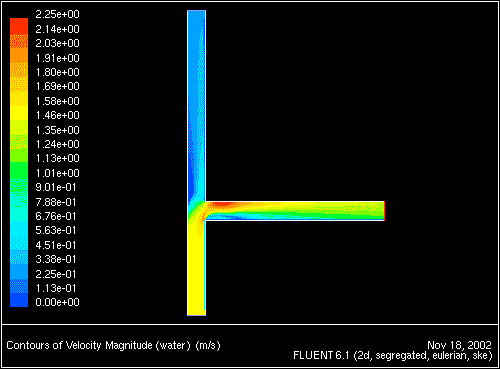

Рис. 18.7: Распределение величины скорости воды
\begin{figure} \psfig{file=figures/tee-fig-vel2.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Отображение объёмной доли воздуха (Рис.  18.8).

Display $\rightarrow$ Contours...

Рис. 18.8: Распределение объёмной доли воздуха
\begin{figure} \psfig{file=figures/tee-fig-volfracair2.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отметим, что пузырёк воздуха на рис. 18.8 незначительно отличается от полученного для модели смеси (Рис.  18.5). Модель Эйлера обеспечивает большую точность, чем модель смеси, поскольку она решаер отдельные наборы уравнений для каждой фазы, в отличие от моделирования скорости скольжения (slip velocity) между фазами.
