Шаг 7: Последующая обработка для модели смеси

1.

Отображение поля давлений в тройнике (Рис.  18.3).

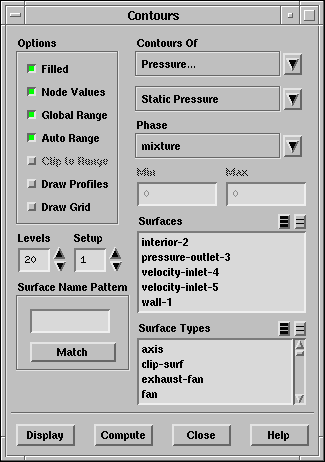

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/tee-panel-presscont1.ps} \end{figure}

(a)

Выберите Pressure... (Давление...) и Static Pressure (Статическое давление) в списках Contours Of (Распределение).

(b)

Выберите Filled (Заливка) под надписью Options (Опции).

(c)

Нажмите Display (Отображение).

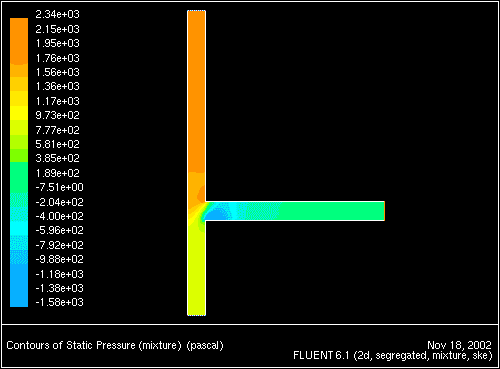

Рис. 18.3: Распределение статического давления
\begin{figure} \psfig{file=figures/tee-fig-pressure.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Display contours of velocity magnitude (Рис.  18.4).

Display $\rightarrow$ Contours...

(a)

Выберите Velocity... (Скорость...) и Velocity Magnitude (Величина скорости) в списках Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

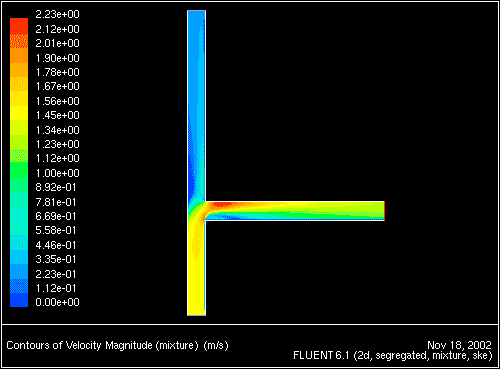

Рис. 18.4: Распределение величины скорости
\begin{figure} \psfig{file=figures/tee-fig-vel1.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Отображение объёмной доли воздуха (Рис.  18.5).

Display $\rightarrow$ Contours...

(a)

Выберите Phases... (Фазы...) и Volume fraction (Объёмная доля) в списках Contours Of (Распределение).

(b)

Выберите air в списке Phase (Фазы).

(c)

Нажмите Display (Отображение).

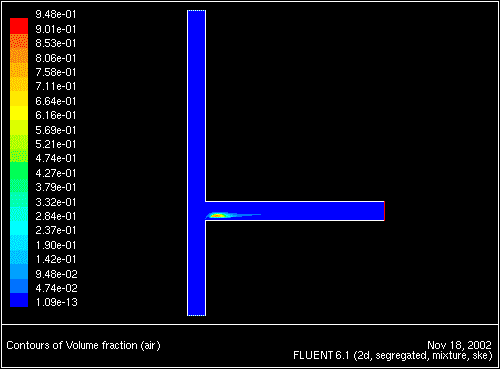

Рис. 18.5: Распределение объёмной доли воздуха
\begin{figure} \psfig{file=figures/tee-fig-volfracair.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отметим наличие небольшого пузырька воздуха, отделённого от острого края горизонтального отвода тройника, и тонкий слой воздуха в той же области над водой движущийся по направлению к выходному отверстию.
