Шаг 8: Настройка и решение для модели Эйлера

Будем использовать данные полученные для модели смеси в качестве начального условия для расчёта модели Эйлера.

1.

Включите модель Эйлера.

Define $\rightarrow$ Models $\rightarrow$ Multiphase...

\begin{figure}\psfig{file=figures/tee-pan-eulmod.ps} \end{figure}

(a)

Под надписью Models (Модели) выберите Eulerian.

2.

Установите закон сопротивления (drag law) для использования в расчёте передачи момента между фазами (interphase momentum transfer).

Define $\rightarrow$ Phases...

(a)

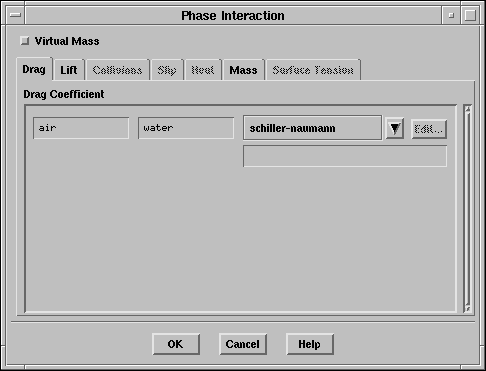

Нажмите кнопку Interaction... (Взаимодействие...) в панели Phases (Фазы).

\begin{figure}\psfig{file=figures/tee-pan-phasedrag.ps} \end{figure}

(b)

В панели Phase Interaction (Взаимодействие фаз) оставьте выбранное по умолчанию schiller-naumann в списке Drag Coefficient (Коэффициент сопротивления).

Замечание:

Для модели Эйлера нет необходимости устанавливать дополнительные параметры для смеси или фаз, кроме тех, которые были установлены ранее. Если бы мы использовали модель Эйлера для течения содержащего твёрдые частицы, то необходимо было бы установить ряд дополнительных параметров. Подробнее о модели Эйлера смотрите в Руководстве Пользователя.

3.

Выберите многофазную модель турбулентности.

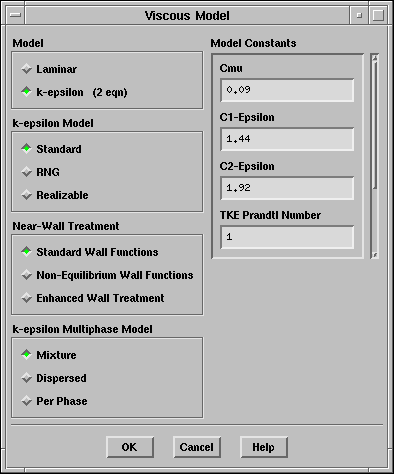

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/tee-pan-turbtreat.ps} \end{figure}

(a)

Под надписью k-epsilon Multiphase Model оставьте выбранное по умолчанию Mixture (Смесь).

Модель турбулентности для смеси (mixture turbulence model) применима когда фазы разделены, для многослойных (или близких к многослойным) многофазных течений, когда отношение плотностей фаз близко к 1. В этом случае применения свойств смеси и скоростей смеси будет достаточно для описания особенностей турбулентного течения. Смотрите главу 22 Руководства Пользователя для получения более подробной информации по моделям турбулентности для многофазной модели Эйлера.

4.

Продолжим решение требуя ещё 1000 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходиться приблизительно после 300 дополнительных итераций.

5.

Сохраните файл настроек и файл данных ( tee2.cas и tee2.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...
