Шаг 6: Решение
для модели смеси

1.

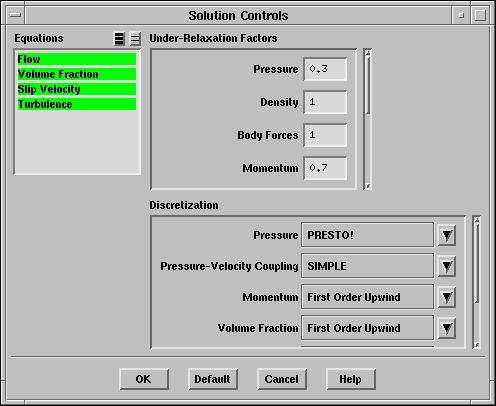

Установите параметры решения.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/tee-panel-solution-controls.ps} \end{figure}

(a)

Оставьте по умолчанию все подрелаксационные факторы Under-Relaxation Factors.

(b)

Под надписью Discretization (Дискретизация) выберите PRESTO! в списке Pressure (Давление).

2.

Отображение невязки при решении.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

3.

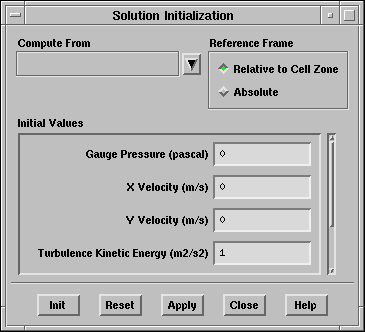

Определение решения.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/tee-panel-solution-initialization.ps} \end{figure}

4.

Сохраните файл настроек (tee.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.

Начните расчёт требуя 1000 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходиться приблизительно после 600 итераций.

6.

Сохраните файл настроек и файл данных ( tee.cas и tee.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...
