Шаг 8: Решение

1.

Установите параметры решения.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

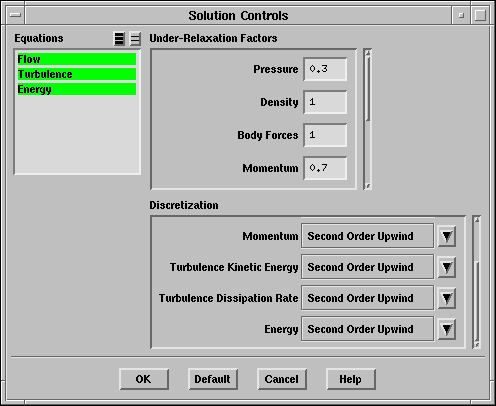

\begin{figure}\psfig{file=figures/filmcool-pan-solution-controls.ps} \end{figure}

(a)

Под надписью Discretization (Дискретизация), выберите Second Order Upwind (Второй повядок ...) для Momentum (Импульс) и Turbulence Kinetic Energy (Кинетическая энергия турбулентности).

(b)

Выберите Second Order Upwind (Второй повядок ...) для Turbulence Dissipation Rate (Степень турбулентной диссипации) и Energy (Энергия).



2.

Отображение невязки.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

(a)

Под надписью Options (Опции) выберите Plot (Отображать).

(b)

Нажмите кнопку OK.

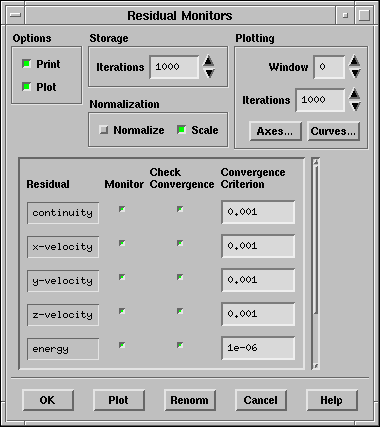

\begin{figure}\psfig{file=figures/filmcool-pan-res-mon.ps} \end{figure}

3.

Определение решения.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

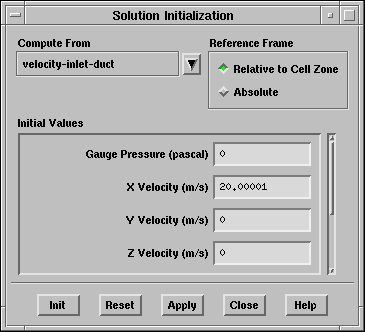

\begin{figure}\psfig{file=figures/filmcool-pan-solution-init.ps} \end{figure}

(a)

Выберите velocity-inlet-duct (скорость-вход-канал) в списке Compute From (Решать от).

(b)

Нажмите Init, и закройте панель.

4.

Сохраните файл настроек (filmcool.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.

Начните расчёт требуя 250 итераций.

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/filmcool-pan-iterate.ps} \end{figure}

(a)

Установите Number of Iterations (Число итераций) равным 250.

(b)

Нажмите Iterate.

Замечание:

При нескольких первых итерациях в консоли может появиться сообщение о ограничении турбулентной вязкости. Это сообщение исчезнет в случае если решение сходится.

Решение будет сходиться приблизительно после 190 итераций.

6.

Сохраните файл настроек и файл данных (filmcool.cas и filmcool.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...

Замечание:

Если вы выбрали имя уже существующего в рабочей директории файла FLUENT запросит подтверждение на перезапись файла.


next up previous contents Назад: Шаг 7: Взаимодействие сеток
Вверх:
Использование несогласованных сеток
Вперёд: Шаг 9: Последующая обработка

Translated by Bezobrazov Pavel (bpv7@rambler.ru)
