Шаг 7: Взаимодействие сеток

На этом шаге вы установите взаимодействие для сеток с ячейками в форме гексаэдров и тетраэдров.

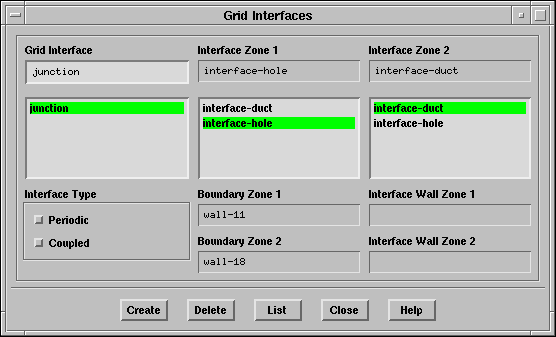

Define $\rightarrow$ Grid Interfaces...

\begin{figure}\psfig{file=figures/filmcool-pan-gridinterface1.ps} \end{figure}

1.

Выберите interface-hole в списке Interface Zone 1 (Взаимодействующая зона 1).

!

Когда размер зон разный рекомендуется в списке Interface Zone 1 устанавливать меньшую зону.

2.

Выберите interface-duct в списке Interface Zone 2 (Взаимодействующая зона 2).

3.

Введите имя junction под Grid Interface (Взаимодействие сеток).

4.

Нажмите Create.

Замечание:

В процессе создания взаимодействия сеток FLUENT создаёт новые граничные зоны : wall-11 и wall-18. Вы не сможете их отобразить.

wall-11 - область, которая не перекрывается зоной interface-hole,  которая образуется пересечением зон interface-hole и interface-duct. wall-11 отображается под надписью  Boundary Zone 1 (Граничная зона 1) в панели Grid Interfaces. wall-11 - пустая зона, поскольку interface-hole полностью находится в пределах границы interface-duct.

wall-18 область, которая не перекрывается зоной interface-duct  которая образуется пересечением двух взаимодействующих зон, и отображается под надписью Boundary Zone 2 (Граничная зона 2) в панели Grid Interfaces.

!
Вообще, вам понадобится установить граничные условия для wall-18 (поскольку она не пуста). В этом случае используются настройки по умолчанию.
