Шаг 9: Последующая обработка

1.
Отображение распределения статического давления (Рис.  6.6).

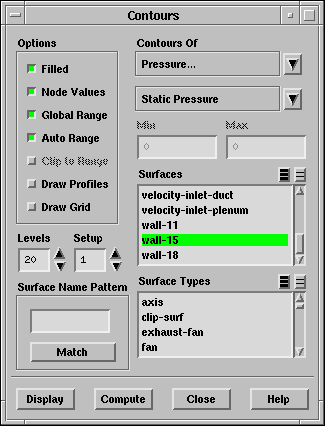

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/filmcool-pan-pcontours.ps} \end{figure}

(a)

Выберите Filled (Заливка) под надписью Options (Опции).

(b)

Выберите Pressure... (Давление...) и Static Pressure (Статическое давление) в списках Contours Of (Распределение).

(c)

В списке Surfaces (Поверхности), выберите interface-duct и interface-hole.

(d)

Прокрутите список Surfaces вниз и выберите symmetry-1, symmetry-tet, и wall-15.

(e)

Установите вид по умолчанию.

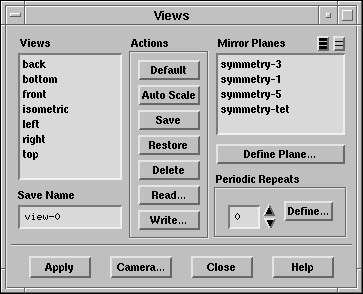

Display $\rightarrow$ Views...

i.

Нажмите Default под надписью Actions (Действия).

\begin{figure}\psfig{file=figures/filmcool-pan-views.ps} \end{figure}

ii.

Закройте панель.

(f)

В панели Contours (Распределение) нажмите Display (Отображение).

(g)

Увеличенный вид показан на рис. 6.6.

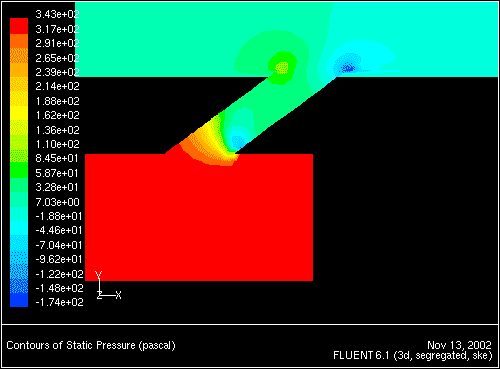

Рис. 6.6: Распределение статического давления
\begin{figure} \psfig{file=figures/filmcool-fig-pcont-zoom3.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отметим наличие зон повышенного/пониженного давление у сторон распределительного отверстия, обращённых вверх/вниз по течению.

2.

Отображение распределения статической температуры (Рис.  6.7 и 6.8).

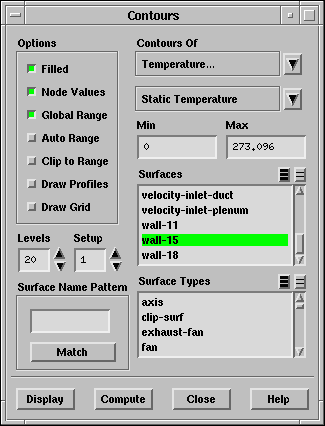

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/filmcool-pan-tcontours.ps} \end{figure}

(a)

Выберите Temperature... и Static Temperature в списках Contours Of (Распределение).

(b)

Под надписью Options (Опции), снимите Auto Range для установления максимального и минимального значения температурного градиента для отображения.

(c)

Оставьте значение Min равным 0.

(d)

Введите новое значение Max 273.096.

(e)

Под надписью Options (Опции) снимите Clip to Range (Заключить в диапазон).

(f)

Установите вид по умолчанию.

Display $\rightarrow$ Views...

(g)

В панели Contours (Распределение), нажмите Display (Отображение).

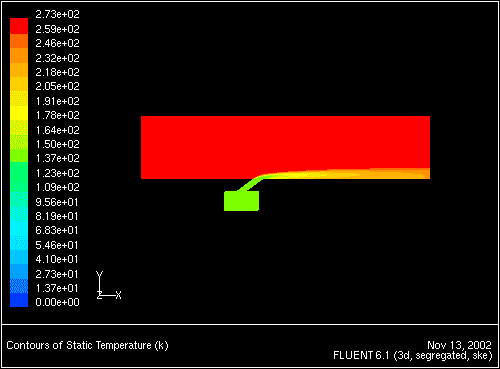

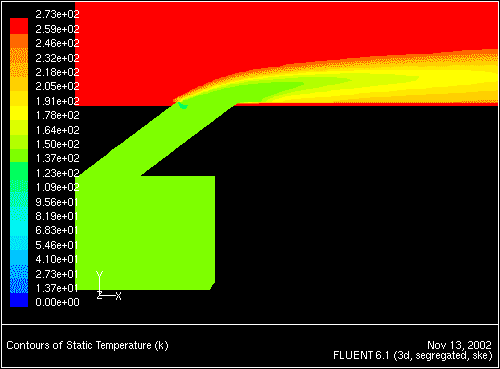

Рис. 6.7: Распределение статической температуры
\begin{figure} \psfig{file=figures/filmcool-fig-tcont.ps,height=3.0in,angle=-90,silent=} \end{figure}

(h)

Увеличенный вид показан на рис. 6.8.

Рис. 6.8: Распределение статической температуры (Увеличенный вид)

\begin{figure} \psfig{file=figures/filmcool-fig-tcont-zoom3.ps,height=3.0in,angle=-90,silent=} \end{figure}

Рис.  6.7 и 6.8 показывают как охлаждающий воздух изолирует нижнюю часть канала от высокотемпературного потока.

3.

Отображение векторов скорости (Рис.  6.9).

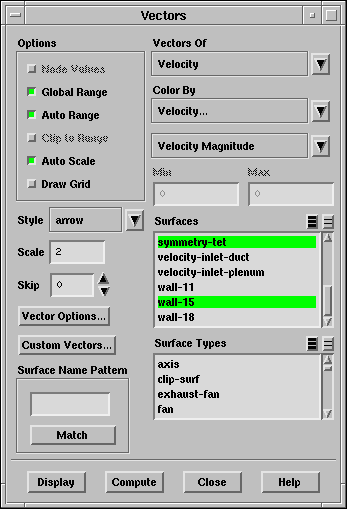

Display $\rightarrow$ Vectors...

\begin{figure}\psfig{file=figures/filmcool-pan-vvectors.ps} \end{figure}

(a)

Выберите Velocity... (Скорость...) и Velocity Magnitude (Величина скорости) в списках Color By.

(b)

Измените Scale (Масштаб) на 2.

(c)

В списке Surfaces (Поверхности) выберите interface-duct и interface-hole.

(d)

Прокрутите список Surfaces и выберите symmetry-1, symmetry-tet, и wall-15.

(e)

Установите вид по умолчанию.

Display $\rightarrow$ Views...

(f)

В панели Vectors (Векторы) нажмите Display (Отображение).

(g)

Увеличенный вид показан на рис.  6.9.

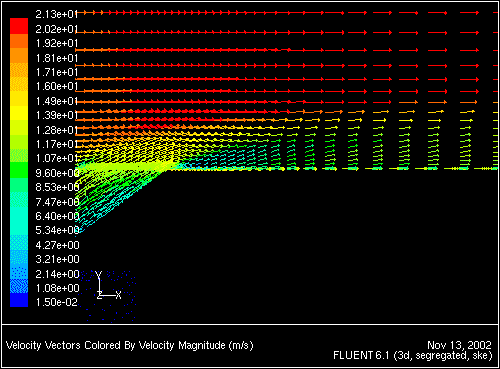

Рис. 6.9: Векторы скорости
\begin{figure} \psfig{file=figures/filmcool-fig-vvect-zoom4.ps,height=3.0in,angle=-90,silent=} \end{figure}

Из рисунка видно глубину проникновения охлаждающего воздуха в основное течение. Отметим, что распределение скорости в области стыковки несогласованных сеток изменяется плавно.

4.

Отобразим профиль температур вдоль горизонтальной линии отстоящей на 1 дюйм от нижней стенки канала.

(a)

Создайте изоповерхность при $y$ = 0.1 дюйм.

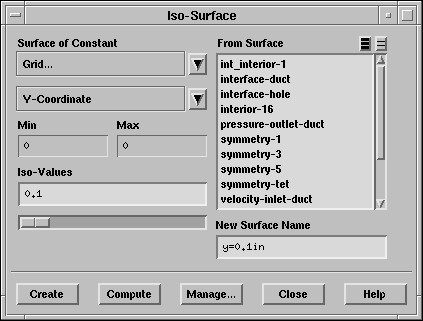

Surface $\rightarrow$ Iso-Surface...

\begin{figure}\psfig{file=figures/filmcool-pan-isosurface.ps} \end{figure}

i.

Выберите Grid... (Сетка) и Y-Coordinate в списке Surface of Constant (Поверхности постоянной).

ii.

Введите y=0.1in под надписью New Surface Name (Имя новой поверхности).

iii.

Введите 0.1 в поле Iso-Values (Изо-значение).

iv.

Нажмите Create.

(b)

Создание графика статической температуры на изоповерхности.

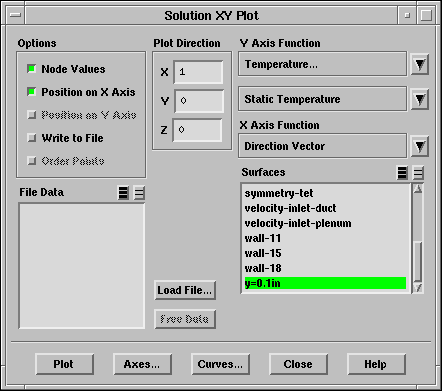

Plot $\rightarrow$ XY Plot...

i.

Оставьте по умолчанию Plot Direction (Направление графика).

ii.

Выберите Temperature... и Static Temperature в списке Y-Axis Function (Функция оси Y).

iii.

Пролистните список Surfaces (Поверхности) и выберите y=0.1in.

\begin{figure}\psfig{file=figures/filmcool-pan-xyplot.ps} \end{figure}

iv.

Нажмите Plot (Отобразить).

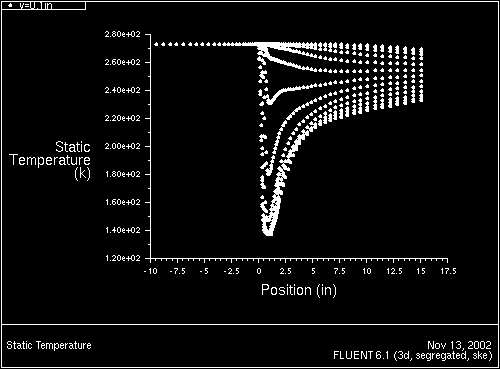

Рис. 6.10: Статическая температура при $y$=0.1 дюим
\begin{figure} \psfig{file=figures/filmcool-fig-xyplot.ps,height=3.0in,angle=-90,silent=} \end{figure}

На рисунке видно как изменяется температура газа при смешивании охлаждающего воздуха с основным потоком. Как и ожидалось температура имеет наименьшее значение за распределительным отверстием.
