Шаг 6: Граничные условия

Define $\rightarrow$ Boundary Conditions...

1.

Установите граничные условия для входящего в канал потока ( velocity-inlet-1).

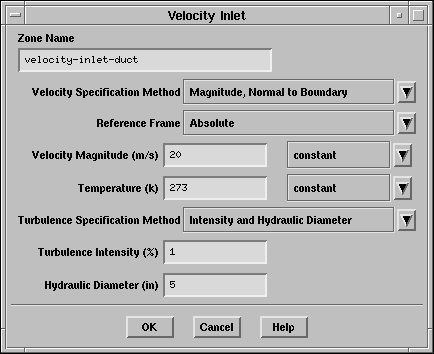

\begin{figure}\psfig{file=figures/filmcool-pan-vinlet1.ps} \end{figure}

(a)

Измените Zone Name (Имя зоны) с velocity-inlet-1 на velocity-inlet-duct.

(b)

Установите Velocity Magnitude (Величина скорости) равной 20 м/с.

(c)

Установите Temperature (Температура) равной 273 K.

(d)

В списке Turbulence Specification Method (Метод задания турбулентности), выберите Intensity (Интенсивность) и Hydraulic Diameter (Гидравлический диаметр).

(e)

Установите Turbulence Intensity (Интенсивность турбулентности) равной 1% и Hydraulic Diameter равным 5 in (дюймов).

Метод задания турбулентности через Intensity и Hydraulic Diameter  выбран для этого случая потому, что гидравлический диаметр канала на входе известен.

2.

Установите граничные условия для потока входящего в коллектор ( velocity-inlet-14).

(a)

Измените Zone Name (Имя зоны) с velocity-inlet-14 на velocity-inlet-plenum.

(b)

Установите Velocity Magnitude (Величина скорости) равной 0.4559 м/с.

(c)

Установите Temperature (Температура) равной 136.6 K.

(d)

В списке Turbulence Specification Method (Метод задания турбулентности), выберите Intensity (Интенсивность) и Viscosity Ratio (Коэффициент вязкости).

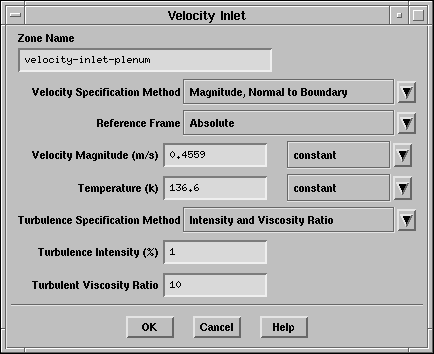

\begin{figure}\psfig{file=figures/filmcool-pan-vinlet14.ps} \end{figure}

(e)

Turbulence Intensity (Интенсивность турбулентности) равной и оставьте по умолчанию Turbulent Viscosity Ratio (Коэффициент, степень турбулентной вязкости) равным 10.

При отсутствии какого либо определяющего масштаба длинны подходит метод задания турбулентности через Intensity и Viscosity Ratio. Подробнее о том как установить граничные условия для турбулентности смотрите Руководство Пользователя.

3.
Установите граничные условия для выхода из канала ( pressure-outlet-1).

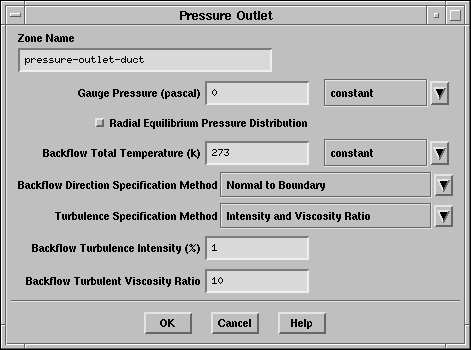

\begin{figure}\psfig{file=figures/filmcool-pan-poutlet1.ps} \end{figure}

(a)

Измените Zone Name (Имя зоны) с pressure-outlet-1 на pressure-outlet-duct.

(b)

Оставьте значение по умолчанию 0 Па для Gauge Pressure (Избыточное давление).

(c)

Установите Backflow Total Temperature (Полная Температура) равной 273 K.

(d)

В списке Turbulence Specification Method (Метод задания турбулентности), выберите Intensity (Интенсивность) и Viscosity Ratio (Коэффициент вязкости).

(e)

Установите Backflow Turbulence Intensity (Интенсивность турбулентности для обратного течения) равной 1% и оставьте значение по умолчанию для Backflow Turbulent Viscosity Ratio (Коэффициент турбулентной вязкости для обратного течения) равным 10.

4.

Установите параметры для жидкости в канале ( fluid-9).

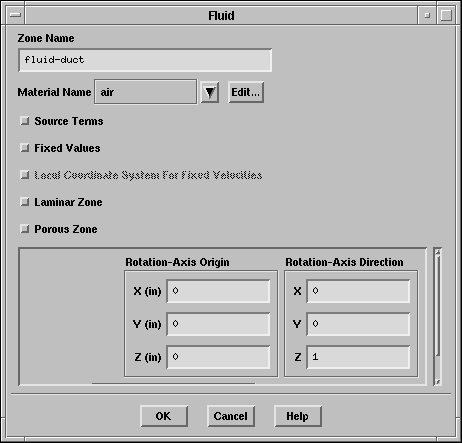

\begin{figure}\psfig{file=figures/filmcool-pan-fluid-duct.ps} \end{figure}

(a)

Измените Zone Name (Имя зоны) с fluid-9 на fluid-duct.

(b)

Оставьте выбор по умолчанию air (воздух) в качестве Material Name.

5.

Установите параметры для жидкости в коллекторе и распределительном отверстии.( fluid-17).

(a)

Измените Zone Name (Имя зоны) с fluid-17 на fluid-plenum.

(b)

Оставьте выбор по умолчанию air (воздух) в качестве Material Name.

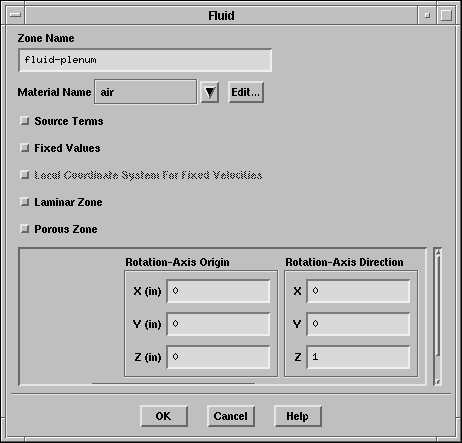

\begin{figure}\psfig{file=figures/filmcool-pan-fluid-plenum.ps} \end{figure}

6.

Оставьте граничные условия по умолчанию для стенок коллектора и распределительного отверстия ( wall-15).

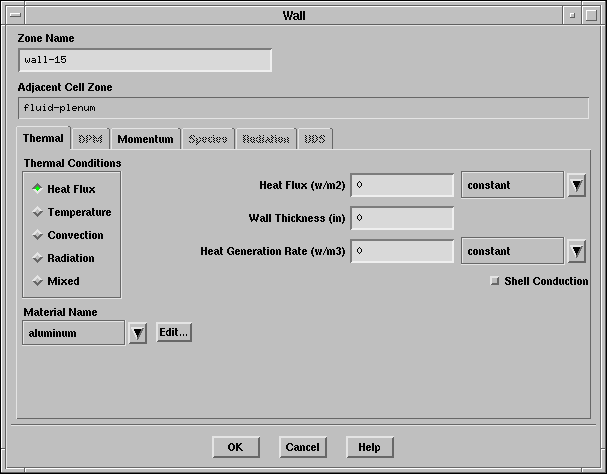

\begin{figure}\psfig{file=figures/filmcool-pan-wall15.ps} \end{figure}

7.

Установление зон га границе несогласованности сеток как зоны взаимодействия.

Взаимодействие несогласованных сеток состоит из двух зон wall-1 и wall-12. wall-1 - нижняя поверхность канала, wall-12 - выходное сечение отверстий, через которые подаётся охлаждающий воздух (Рис.  6.5). Эти границы были определены в исходных файлах сеток как стенки и должны быть переопределены как взаимодействующие границы (interface boundary).

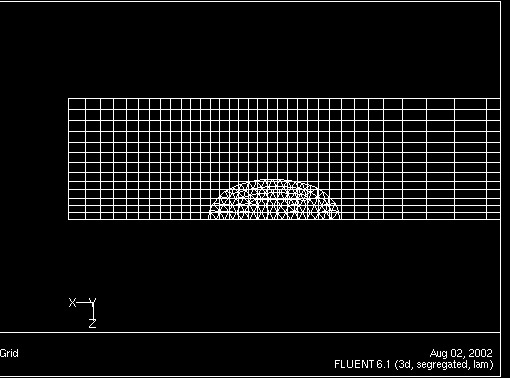

Рис. 6.5: Grid for the wall-1 и wall-12 Boundaries
\begin{figure} \psfig{file=figures/filmcool-fig-xz-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}

(a)

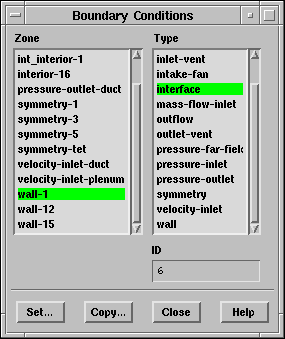

Выберите wall-1 в списке Zone (Зоны) и выберите interface в качестве нового Type (Тип).

\begin{figure}\psfig{file=figures/filmcool-pan-interface.ps} \end{figure}

(b)

Подтвердите изменение типа границы.

(c)

Измените Zone Name (Имя зоны) на interface-duct.

\begin{figure}\psfig{file=figures/filmcool-pan-if-duct.ps} \end{figure}

(d)

Повторите эту процедуру для изменения wall-12 в interface boundary zone (граничная зона взаимодействия) с именем interface-hole.
