Шаг 14: S2S Model Definition, Solution and Postprocessing with Partial Enclosure

Считайте файл настроек и файл данных для модели S2S( rad_s2s.cas и rad_s2s.dat).

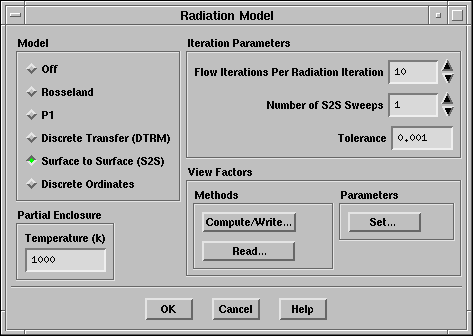

В панели Radiation Model (Модель излучения), поставьте Surface to Surface (S2S) как модель излучения.

Define $\rightarrow$ Models $\rightarrow$ Radiation...

Под надписью Partial Enclosure, установите Temperature (Температура) равной 1000 k.

In previous radiation model setups for this problem, the left wall temperature was specified as 1000 k. Therefore, you will set the partial enclosure temperature to this temperature.

Нажмите OK для закрытия панели Radiation Model (Модель Излучения).

$\begin{figure}\psfig{file=figures/rad-s2s-radpanel-partial.ps} \end{figure}$

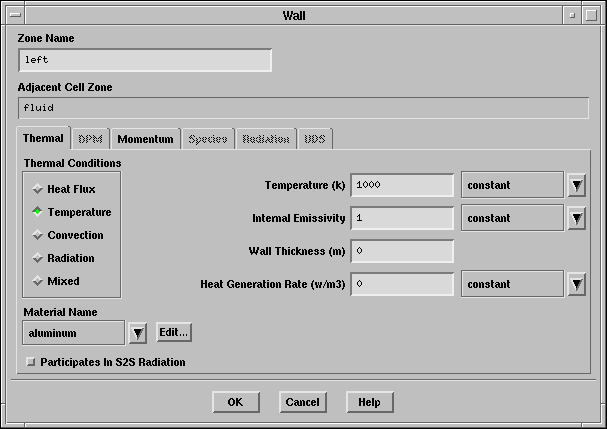

Установите граничные условия для левой стенки.

Define $\rightarrow$ Boundary Conditions

$\begin{figure}\psfig{file=figures/rad-s2s-partial-wall.ps} \end{figure}$

(a)

Отключить Participates in S2S Radiation (Разделение (участие, заграждение) в S2S излучении) опцию.

Теперь вам придётся снова посетить панель Radiation Model (Модель излучения) для перерасчёта факторов вида.

Рассчитайте факторы вида для модели S2S.

Define $\rightarrow$ Models $\rightarrow$ Radiation...

Факторы вида будут сохранены в файл только для излучающих поверхностей. Это поможет вам контролировать размер файла факторов вида и как и и объём памяти необходимый для их хранения в FLUENT. Furthermore, the time required to compute the view factors will reduce as only the view factors for radiating surfaces will be calculated.

!: Расчёт факторов вида нужно проводить после задания граничных условий для стенок. Если выполнить расчёт факторов вида и после изменить граничные условия, FLUENT будет использовать факторы вида сохранённые до изменения. Вам следует пересчитывать факторы вида и сохранять файл настроек всякий раз при изменении количества учавствующих в радиационом обмене поверхностей.

(a)

Нажмите Compute/Write...(Расчёт/Запись) под надписью Methods в панели Radiation Model (Модель излучения).

FLUENT откроет окно сохранения файла для того, чтобы вы указали файл для записи информации о кластерах и факторе вида.

(b)

В поле S2S File в диалоговом окне сохранения файла введитеrad_s2sp.s2s в качестве имени S2S файла. Нажмите OK.

FLUENT будет отображать информацию о расчёте фактора вида.

Оставьте текущие значения факторов under-relaxation factors для давления, импульса и энергии (0.3, 0.7, и 1.0).

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

Сохраните файл настроек ( rad_s2sp.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

Продолжайте расчёт требуя ещё 100 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходиться приблизительно после 80 дополнительных итераций

10.

Сохраните файл данных ( rad_s2sp.dat).

File $\rightarrow$ Write $\rightarrow$ Data...

11.

Анализ результатов для решения S2S.

(a)

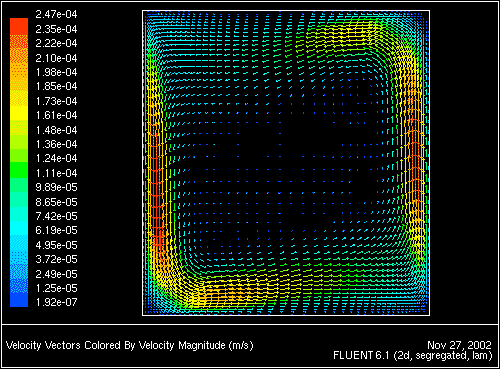

Отображение векторов скорости (Рис. 5.22).

Display $\rightarrow$ Vectors...

**Рис. 5.22:** Векторы скорости для модели S2S Model с частичным заграждением
$\begin{figure} \psfig{file=figures/rad-partial-s2s-plot.ps,height=3.0in,angle=-90,silent=} \end{figure}$

(b)

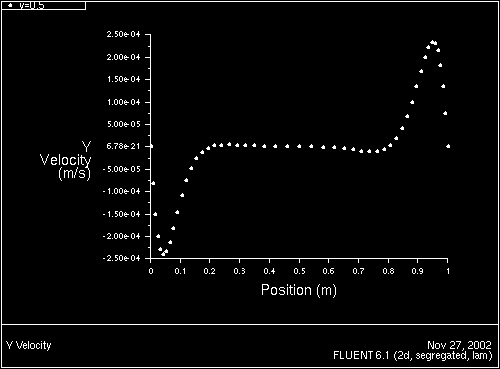

Отобразите график скорости на горизонтальной средней линии (Рис. 5.20), и сохраните данные графика в файл с именем rad_s2s.xy.

Plot $\rightarrow$ XY Plot...

**Рис. 5.23:** График скорости на средней линии для модели S2S Model с частичным заграждением
$\begin{figure} \psfig{file=figures/rad-partial-s2splot.ps,height=3.0in,angle=-90,silent=} \end{figure}$

(c)

Расчёт полной интенсивности теплопередачи для стенок.

Report $\rightarrow$ Fluxes ...

Полная интенсивность теплопередачи для правой стенки будет $6.77\times 10^5$ Вт. Отметим, что интенсивность теплопередачи через левую стенку равна нулю, так как она не участвует в S2S излучении.
