Шаг 15: Сравнение результатов для модели S2S с и без частичного заграждения

1.

Сравните расчётную интенсивность теплопередачи для двух моделей

2.

Сравните профиль $y$-скорости на одном графике (Рис. 5.24)

Plot $\rightarrow$ File...

(a)

Используйте кнопку Delete в панели File XY Plot для удаления старых файлов графиков.

(b)

Считайте все XY графики сохранённые для моделей S2S

(c)

Нажмите Plot (Отображение).

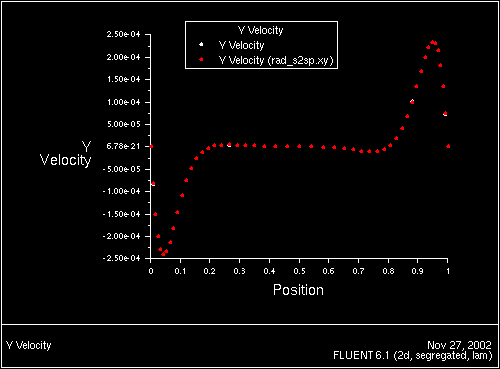

Рис. 5.24: Сравнение $y$ скорости для модели S2S
\begin{figure} \psfig{file=figures/rad-xyplot-s2s-part.ps,height=3.0in,angle=-90,silent=} \end{figure}

На Рис.  5.24 графики профиля скорости для модели S2S с и без частичного заграждения практически идентичны.
