Шаг 10: Сравнение графиков $y$-скорости

На этом шаге мы считаем сохранённые ранее графики для их сравнения.

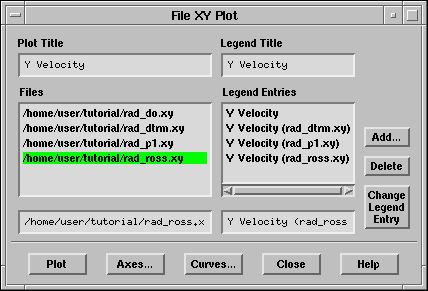

Plot $\rightarrow$ File...

\begin{figure}\psfig{file=figures/rad-plotpanel-copy.ps} \end{figure}

1.

Считывание всех графиков.

(a)

Нажмите на кнопку Add... (Добавить).

(b)

Выберите rad_do.xy, rad_dtrm.xy, rad_p1.xy, и rad_ross.xy в списке файлов Files.

Они будут добавлены в список файлов XY File(s). Если вы выбрали ненужный файл выделите его в этом списке и нажмите Remove.

(c)

Нажмите OK для загрузки 4-х файлов.

2.

Нажмите Plot (Отображение).

Внимание:

Вы можете нажать Curves... (Кривые) в панели File XY Plot для открытия панели Curves, где можно определить стили для различных кривых. На Рис.  5.17 различные маркеры выбраны для разных кривых.

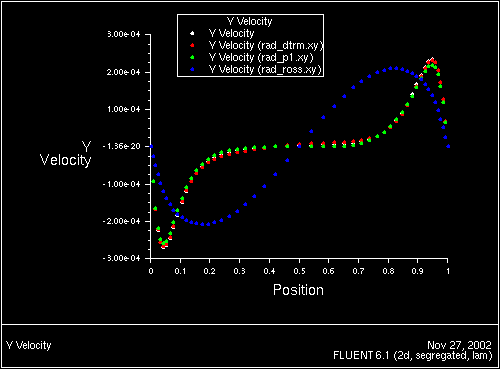

Рис. 5.17: Сравнение компонент $y$ скорости для $aL=0.2$

\begin{figure} \psfig{file=figures/rad-xyplot-leg.ps,height=3.0in,angle=-90,silent=} \end{figure}

Профили скоростей для моделей P-1, DTRM и DO практически идентичны, однако тепловой поток отличается. Это потому, что поле скоростей для этой задачи не сильно зависит от радиации и близко к распределению скоростей в случае отсутствия излучения. Модель Розелэнда дает неправильное распределение скоростей при данной оптической толщине.
