Шаг 11: Сравнение моделей излучения для оптически толстой среды

На этом шаге мы пересчитаем решение для каждой из моделей для среды с оптической толщиной $aL=5$. Для этого увеличим коэффициент поглощения с 0,2 до 5. Вам необходимо повторить описанное ранее для каждого набора файлов настроек и данных сохранённых ранее.

1.
Для каждой модели излучения выполните расчёт при $aL=5$.

(a)
Считайте файл настроек и файл данных сохранённые ранее (например,  rad_ross.cas и rad_ross.dat).

File $\rightarrow$ Read $\rightarrow$ Case & Data...

(b)
Установите коэффициент поглощения равным 5.

Define $\rightarrow$ Materials...

(c)
Выполните расчёт до сходимости решения.

Solve $\rightarrow$ Iterate...

(d)
Сохраните новые файлы настроек и данных под другими именами(например, rad_ros5.cas и rad_ros5.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...

(e)
Рассчитайте полную интенсивность теплопередачи для стенок

Report $\rightarrow$ Fluxes...

(f)
Отобразите график $y$ скорости на горизонтальной средней линии и сохраните данные графика в файл (например, rad_ros5.xy).

Plot $\rightarrow$ XY Plot...

2.
Сравните интенсивность теплопередачи, полученную в различных моделях.

Интенсивность теплопередачи через стенки будет порядка от$3.50\times 10^5$ до $3.97\times10^5$ Вт.

3.
Сравните профили $y$ скорости на горизонтальной средней линии на одном графике (Рис.  5.18).

Plot $\rightarrow$ File...

Замечание:
Используйте кнопку Delete в панели File XY Plot для удаления старых файлов графиков.

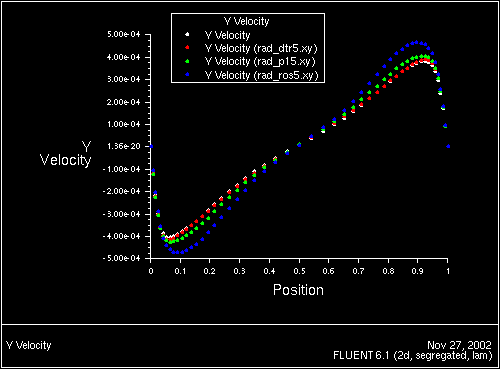

Рис. 5.18: Сравнение $y$ скорости для $aL=5$
\begin{figure} \psfig{file=figures/rad-xyplot-leg1.ps,height=3.0in,angle=-90,silent=} \end{figure}

Модели P-1, DO и DTRM дают практически аналогичное распределение скорости, модель Розелэнда несколько другое, однако её значения не отличаются от других результатов более чем на 10%. Модели Розелэнда и P-1 подходят для расчёта сред с высокой оптической толщиной. Модели DTRM и DO адекватны во всём диапазоне оптических толщин. Модели Розелэнда и P-1 являются экономичными альтернативами при высокой оптической толщине.
