Шаг 9: Описание модели DO, решение и обработка результатов

1.

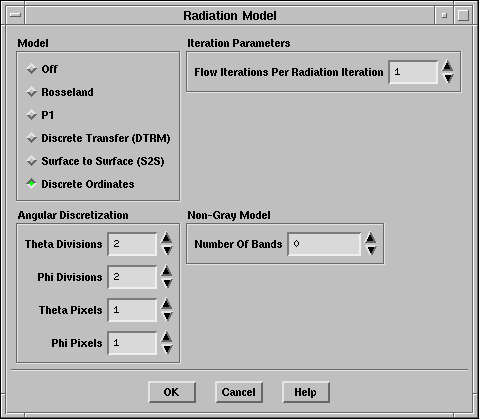

Включите модель излучения дискретныхординат (discrete ordinates (DO) radiation model) и определите угловую дискретизацию.

Define $\rightarrow$ Models $\rightarrow$ Radiation...

\begin{figure}\psfig{file=figures/rad-dopanel.ps} \end{figure}

(a)

Выберите Discrete Ordinates под надписью Model (Модель).

Панель расширится.

(b)

Установите значение Flow Iterations Per Radiation Iteration (Итерации течения за одну итерацию излучения) равным 1.

Для более сложных задач иногда полезно допустить расчёт течения между итерациями излучения и установить большее значение Flow Iterations Per Radiation Iteration (например 10)

(c)

Оставьте настройки по умолчанию для Angular Discretization (Угловая дискретизация) и Non-Gray Model (Не серая модель).

Подробнее о угловой дискретизации смотрите Руководство Пользователя. Number of Bands (Число полос) для Non-Gray Model равно 0 потому что только серая радиация будет моделироваться в этой задаче.

Замечание:

Когда вы нажмёте OK в панели Radiation Model (Модель излучения), FLUENT выведет сообщение о добавлении новых свойств материала для DO модели. Это новое свойство - коэффициент преломления, имеющий значение только при моделировании полупрозрачных сред. Так как вы не моделируете полупрозрачную среду в этой задаче вы можете просто нажать OK в диалоговом информационном окне.

2.

Оставьте текущие значения факторов under-relaxation factors для давления, импульса и энергии (0.3, 0.7, и 1.0), а так же параметр under-relaxation равный 1 для уравнения переноса дискретных ординат.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

3.

Сохраните файл настроек ( rad_do.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

4.

Продолжайте расчёт требуя ещё 100 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходиться приблизительно после 25 дополнительных итераций

5.

Сохраните файл данных ( rad_do.dat).

File $\rightarrow$ Write $\rightarrow$ Data...

6.

Анализ результатов расчёта модели DO.

(a)

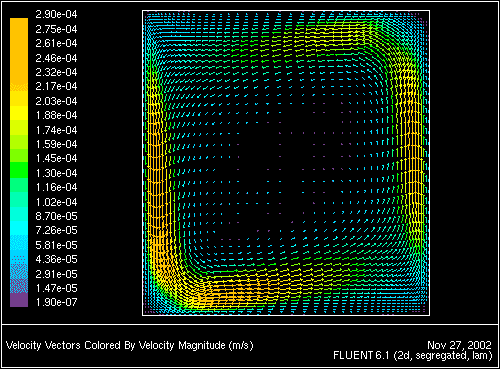

Отображение векторов скорости (Рис.  5.15).

Display $\rightarrow$ Vectors...

Рис. 5.15: Векторы скорости для модели DO
\begin{figure} \psfig{file=figures/rad-d0vect.ps,height=3.0in,angle=-90,silent=} \end{figure}

(b)

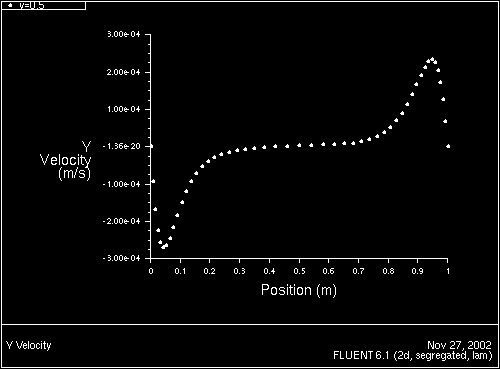

Отобразите график $y$ скорости на горизонтальной средней линии (Рис.  5.16), и сохраните данные графика в файл с именем rad_do.xy.

Plot $\rightarrow$ XY Plot...

Рис. 5.16: График $y$ скорости на средней линии для модели DO
\begin{figure} \psfig{file=figures/rad-d0plot.ps,height=3.0in,angle=-90,silent=} \end{figure}

(c)
Расчёт полной интенсивности теплопередачи для стенок.

Report $\rightarrow$ Fluxes ...

Полная интенсивность теплопередачи для правой стенки будет $6.12 \times 10^5$ Вт. Это на 1,5 процента больше, чем для модели DTRM. Значения для моделей DO и DTRM сопоставимы, тогда как результаты для моделей Розелэнда и P-1 значительно отличаются. Модели DTRM и DO адекватны и рассчитанный по ним тепловой поток близок к действительному.


next up previous contents Назад: Шаг 8: DTRM описание, решение и последующая обработка
Вверх: Моделирование излучения и естественной конвекции
Вперёд: Шаг 10: Сравнение графиков
$y$-скорости
