Шаг 8: DTRM описание, решение и последующая обработка

1.

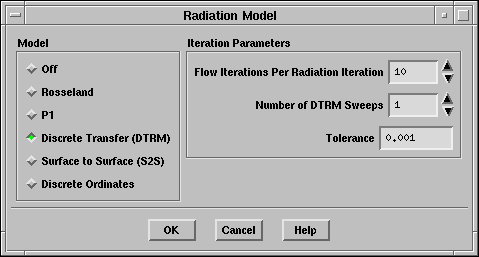

Включите дискретную модель радиационного переноса (discrete transfer radiation model (DTRM)) и определите траекторию луча.

Define $\rightarrow$ Models $\rightarrow$ Radiation...

\begin{figure}\psfig{file=figures/rad-dtrmpanel.ps} \end{figure}

(a)

Выберите Discrete Transfer (Дискретный перенос) под надписью Model (Модель).

Панель расширится.

(b)

Примите параметры по умолчанию нажав OK.

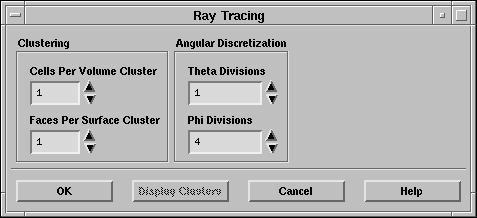

Панель Ray Tracing (Траектория луча) откроется автоматически.

\begin{figure}\psfig{file=figures/rad-dtrmray.ps} \end{figure}

(c)

Примите параметры по умолчанию для Clustering и Angular Discretization (Угловая дискретизация) нажав OK.

Когда вы нажмёте OK, FLUENT откроет диалоговое окно открытия файла для открытия файла луча используемого DTRM. Подробное описание трассировки лучей смотрите в руководстве пользователя. Вкратце, число Cells Per Volume Cluster (Ячеек на Кластер Объёма) и Faces Per Surface Cluster (Экранов на Кластер Поверхности) контролируют полное число радиационных поверхностей и поглощающих ячеек. Для небольших 2D задач подходит значение по умолчанию 1. Для более обширных задач это число нужно увеличить.

Theta Divisions (Тета-Разделение) и Phi Divisions (Фи-Разделение) контролируют число лучей, создаваемых для каждого кластера поверхности. Для многих практических задач подходят параметры по умолчанию.

(d)

В поле Ray File введите rad_dtrm.ray. Нажмите OK.

FLUENT выдаст информационное окно о выполнении процедуры трассировки лучей.

2.

Оставьте текущие значения факторов under-relaxation factors для давления, импульса и энергии (0.3, 0.7, и 1.0).

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

3.

Сохраните файл настроек ( rad_dtrm.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

4.

Продолжайте расчёт требуя ещё 100 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходиться приблизительно после 80 дополнительных итераций.

5.

Сохраните файл данных ( rad_dtrm.dat).

File $\rightarrow$ Write $\rightarrow$ Data...

6.

Анализ результатов расчёта DTRM.

(a)

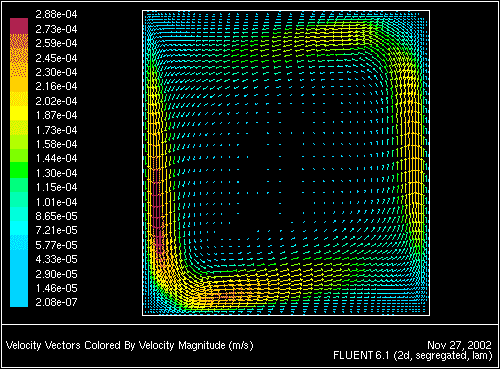

Отображение векторов скорости (Рис.  5.13).

Display $\rightarrow$ Vectors...

Рис. 5.13: Векторы скорости для DTRM
\begin{figure} \psfig{file=figures/rad-dtrmvect.ps,height=3.0in,angle=-90,silent=} \end{figure}

(b)

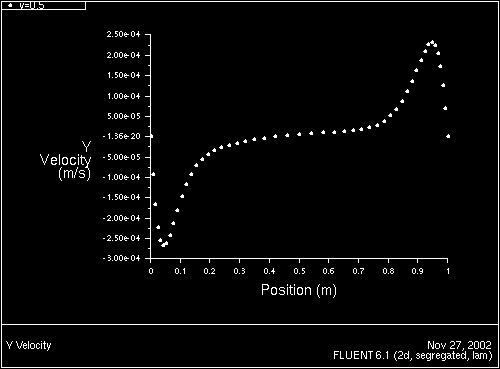

Отобразите график $y$ скорости на горизонтальной средней линии (Рис.  5.14), и сохраните данные графика в файл с именем rad_dtrm.xy.

Plot $\rightarrow$ XY Plot...

Рис. 5.14: График $y$ скорости на средней линии для DTRM
\begin{figure} \psfig{file=figures/rad-dtrmplot.ps,height=3.0in,angle=-90,silent=} \end{figure}

(c)

Расчёт полной интенсивности теплопередачи для стенок.

Report $\rightarrow$ Fluxes ...

Полная интенсивность теплопередачи для правой стенки будет $6.06\times 10^5$ Вт. Отметим, что это значительно ниже, чем для моделей Розелэнда и P-1.
