Шаг 7: Описание модели P-1, решение и обработка результатов

Повторим описанное на предыдущей странице для модели излучения P-1.

1.

Включение модели P-1.

Define $\rightarrow$ Models $\rightarrow$ Radiation...



2.

Установите степень черноты равной 1 для всех стенок.

Define $\rightarrow$ Boundary Conditions...



3.

Изменение подрелаксационных параметров.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

(a)

Под надписью Under-Relaxation Factors (Под-Релаксационные факторы), установите фактор для P1 равным 1.0, и оставьте факторы по умолчанию для Pressure (Давление), Momentum (Импульс), и Energy (Энергия) (0.3, 0.7, и 1.0).

Отметим, что новое уравнение P1 появилось потому, что модель P-1 рассчитывает дополнительные уравнения для радиационной передачи. Эта задача относительно быстро сходится при применении модели P-1, поскольку нет объёмных расчётов между уравнениями излучения и температуры при низкой оптической толщине. Поэтому можно использовать высокий under-relaxation factor для модели P-1.

4.

Сохраните файл настроек ( rad_p1.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.

Продолжайте расчёт требуя ещё 200 итераций.

Solve $\rightarrow$ Iterate...

Модель P-1 сходится при приблизительно 115 дополнительных итерациях.

6.

Сохраните файл данных ( rad_p1.dat).

File $\rightarrow$ Write $\rightarrow$ Data...

7.

Анализ результатов расчёта модели P-1.



(a)

Отображение векторов скорости (Рис.  5.9).

Display $\rightarrow$ Vectors...

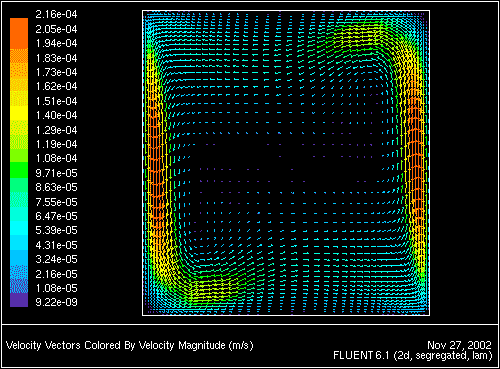

Рис. 5.9: Векторы скорости для модели P-1

(b)

Отобразите $y$ скорость вдоль горизонтальной центральной линии (Рис.  5.10), и сохраните данные графика в файл с именем rad_p1.xy.

Plot $\rightarrow$ XY Plot...

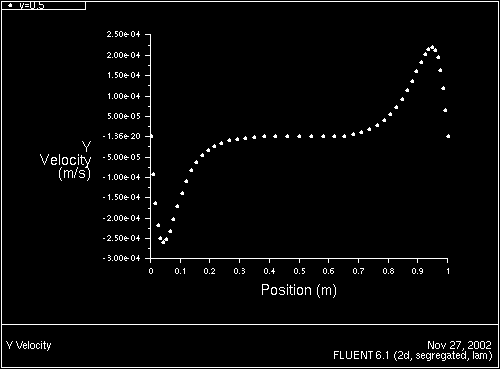

Рис. 5.10: График $y$ скорости на средней линии для модели P-1

(c)

Расчёт полной интенсивности теплопередачи для стенок

Report $\rightarrow$ Fluxes ...

Полная интенсивность теплопередачи для правой стенки будет $8.47\times 10^5$ Вт. Небаланс для боковых стенок незначителен.

Профиль векторов $y$-скорости для модели P-1 достаточно точно отражает пристеночные слои. Этот профиль похож на профиль для случая отсутствия излучения (Рис.  5.11 и 5.12). Однако модель P-1 не подходит для данной оптической толщины, она правильно отражает профиль скоростей, поскольку  источники излучения в уравнении энергии (пропорциональные коэффициенту поглощения) малы. Модель Розелэнда использует эффективную проводимость для описания излучения, но неправильно описывает температурное поле, что приводит к ошибочному полю скоростей.

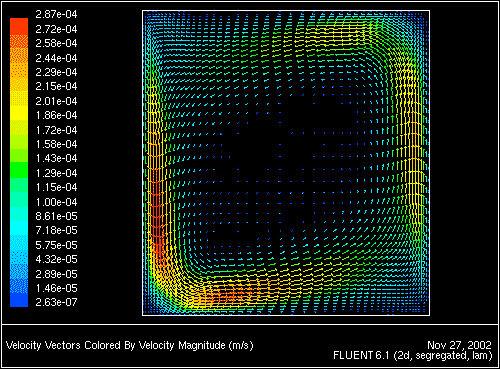

Рис. 5.11: Векторы скорости без излучения

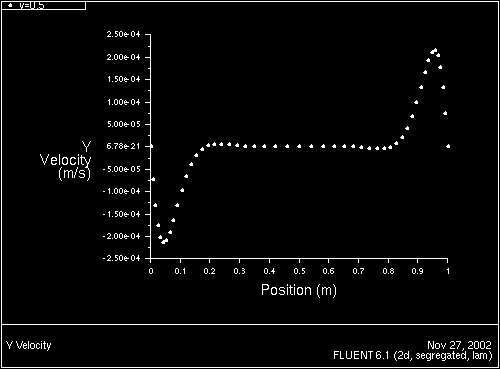

Рис. 5.12: График $y$ скорости на средней линии для без излучения
