Шаг 4: Граничные условия

Define $\rightarrow$ Boundary Conditions...

1.

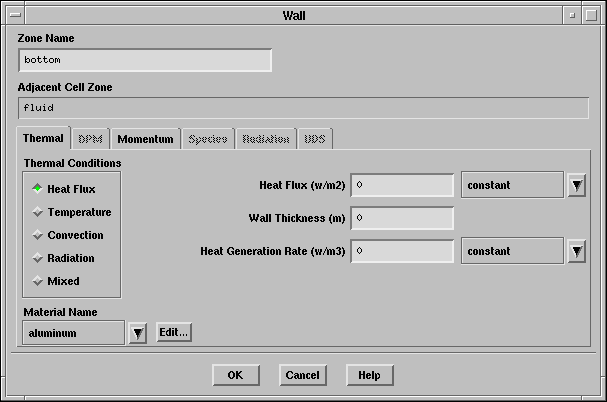

Установите граничные условия для нижней стенки ( wall-4.006).



(a)

Измените Zone Name (Имя зоны) на bottom.

(b)

Оставьте термические условия по умолчанию (тепловой поток 0) для задания адиабатической стенки.

Замечание:

Модель Розелэнда не требует установки коэффициента излучения для стенок. Для рассматриваемой модели его нужно будет определить.

2.

Установите граничные условия для левой стенки, wall-4.

(a)

Измените Zone Name (Имя зоны) на left.

(b)

Выберите Temperature под Thermal Conditions (Термические условия) и установите Temperature (Температура) равной 1000 K.

3.

Установите граничные условия для правой стенки, wall-4:007.

(a)

Измените Zone Name (Имя зоны) на right.

(b)

Выберите Temperature под Thermal Conditions (Термические условия) и установите Temperature (Температура) равной 2000 K.

4.

Установите граничные условия для верхней стенки, wall-4:005.

(a)

Измените Zone Name (Имя зоны) на top.

(b)

Оставьте термические условия по умолчанию (тепловой поток 0) для задания адиабатической стенки.
