Шаг 3: Материалы

Среда по умолчанию - воздух, который является рабочим телом и для этой задачи. Однако, мы используем воображаемую среду параметры которой нужно установит так чтобы получить желаемые значения безразмерных величин, вам необходимо изменить параметры воздуха, заданные по умолчанию. Мы будем использовать оптическую толщину $aL$ равную $0.2$ (Следовательно $L=1$, абсолютное значение коэффициента $a$ необходимо задать 0.2)

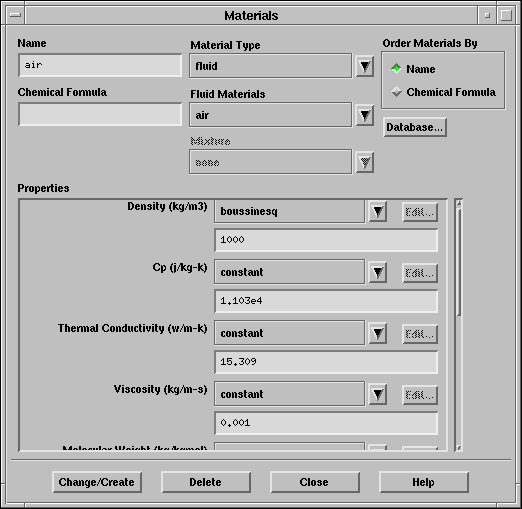

Define $\rightarrow$ Materials...

\begin{figure}\psfig{file=figures/rad-materials.ps} \end{figure}

1.

Выберите boussinesq в поле следующем за надписью Density (Плотность), и и установите Density равной 1000 kg/m $^3$.

Подробнее о модели Буссинеска (Boussinesq) смотрите в Руководстве Пользователя.

2.

Установите удельную теплоёмкость, Cp, равной 1.103e4 Дж/кг-K.

3.

Установите Thermal Conductivity (Теплопроводность) равной 15.309 Вт/м-K.

4.

Установите Viscosity (Вязкость) равной 0.001 kg/m-s.

5.

Установите Absorption Coefficient (Коэффициент поглащения) равным 0.2 m $^{-1}$.

6.

Оставьте параметры по умолчанию для Scattering Coefficient (Коэффициент рассеяния) и Scattering Phase Function (Функция фазового рассеяния), поскольку мы не рассматриваем рассеяние в этой задаче.

7.

Установите Thermal Expansion Coefficient (Коэффициент термического расширения) (используемый в модели Буссинеска (Boussinesq)) равным 1e-5 K $^{-1}$.

8.

Нажмите на Change/Create (Изменить/Создать) и закройте панель Materials (Материалы).
