Шаг 5: Решение для модели Розелэнда (Rosseland Model)

1.
Установите параметры контроля решения.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/rad-solution.ps} \end{figure}

(a)

Оставьте выбранные по умолчанию Equations (Уравнения) (все из них) и Under-Relaxation Factors (Подрелаксационный фактор).

(b)

Под надписью Discretization (Дискретизация), выберите PRESTO! для Pressure, и Second Order Upwind (Второй порядок ...) для Momentum (Импульс) и Energy (Энергия).

2.

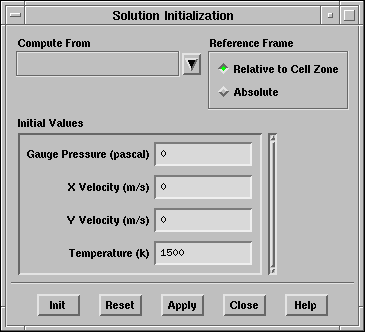

Инициализация области течения.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/rad-init.ps} \end{figure}

(a)

Установите Temperature (Температура) равной 1500 K и нажмите Init.

3.

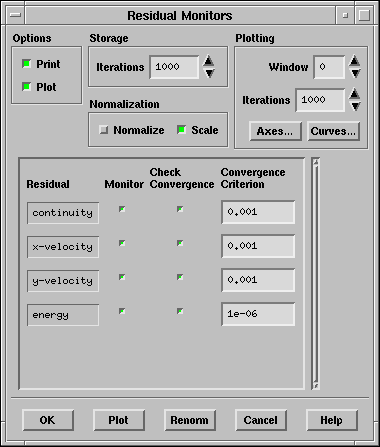

Отображение невязки при решении.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

\begin{figure}\psfig{file=figures/rad-monitor.ps} \end{figure}

(a)

Под надписью Options (Опции) выберите Plot (Отображать).

(b)

Нажмите OK.

Замечание:

Здесь не будет дополнительной невязки для радиационного теплопереноса, поскольку модель Розелэнда не решает дополнительных уравнений для радиационного переноса, вместо этого она включает теплопроводность в уравнение энергии. При использовании моделей излучения P-1 и DO, которые обе решают дополнительные уравнения для радиационного переноса, дополнительно будет отображаться невязка для излучения.

4.

Сохраните файл настроек ( rad_ross.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.

Начните расчёт требуя 200 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходиться приблизительно при 180  итерациях

6.

Сохраните файл данных ( rad_ross.dat).

File $\rightarrow$ Write $\rightarrow$ Data...
