Шаг 2: Models

Вы начнёте с модели Розеленда (Rosseland), затем примените модель P-1, дискретную модель излучения (DTRM - discrete transfer radiation model), модель дискретных ординат (discrete ordinates (DO) model), а также модель поверхность-к-поверхности (surface-to-surface (S2S) model).

1.

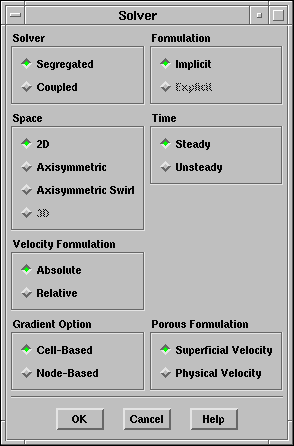

Оставьте параметры решателя без изменений.

Define $\rightarrow$ Models $\rightarrow$ Solver...

$\begin{figure}\psfig{file=figures/rad-solver.ps} \end{figure}$

2.

Включите модель излучения Розеленда (Rosseland).

Define $\rightarrow$ Models $\rightarrow$ Radiation...

$\begin{figure}\psfig{file=figures/rad-rossmod.ps} \end{figure}$

Когда вы нажмёте OK В панели Radiation Model (Модель излучения), FLUENT отобразит диалоговое окно Information, говорящее, что новые свойства материала были добавлены в модель излучения. Вы установите свойства позднее. Нажмите OK в этом диалоговом окне.

Замечание:

FLUENT автоматически включает уравнение энергии при включении модели излучения, вам нет необходимости заходить в панель Energy (Энергия).

3.

Добавьте эффект гравитации в модель.

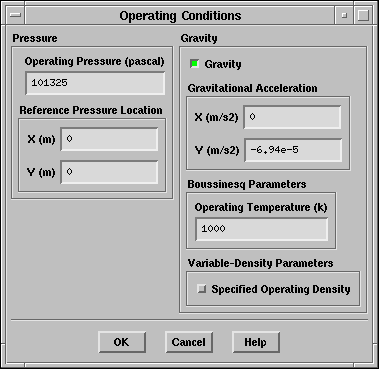

Define $\rightarrow$ Operating Conditions...

$\begin{figure}\psfig{file=figures/rad-opcond.ps} \end{figure}$

(a)

Включите Gravity (Гравитация).

Панель расширится.

(b)

Установите Gravitational Acceleration (Гравитационное ускорение) в направлении оси Y равным -6.94e-5 м/с .

Гравитационное ускорение было задано таким чтобы получить желаемые значения безразмерных величин (чисел Прандтля, Рэлея и постоянной Планка). См. рис. 5.1 и комментарии к нему.

(c)

Установите Operating Temperature (Рабочую Температуру) равной 1000 K.

Эта температура будет использоваться в модели Буссинеска (Boussinesq).
