Шаг 1: Сетка

1.

Считайте файл сетки rad.msh.

File $\rightarrow$ Read $\rightarrow$ Case...



2.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

3.

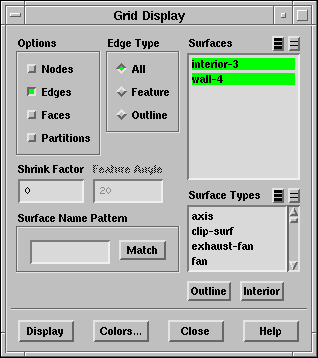

Отобразите сетку (Рис.  5.2).

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/rad-gdispanel.ps} \end{figure}

Замечание:

Все стенки сейчас объединены в одну зону wall-4. Вам необходимо разделить их для задания различных граничных условий на стенках.

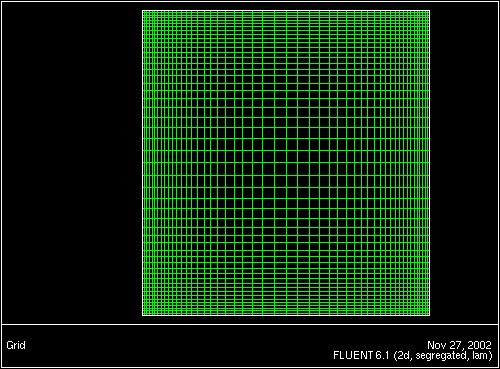

Рис. 5.2: Графическое отображение сетки
\begin{figure} \psfig{file=figures/rad-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

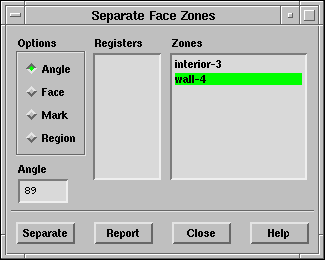

Разделение стенок на различные зоны

Grid $\rightarrow$ Separate $\rightarrow$ Faces...

\begin{figure}\psfig{file=figures/rad-separate.ps} \end{figure}

(a)

Выберите метод разделения Angle (Улол) под надписью Options (Опции).

(b)

Выберите wall-4 в списке Zones (Зоны).

(c)

Определите 89 $^\circ$ в качестве Angle.

(d)

Нажмите на кнопку Separate (Разделить).

Поверхности, угол между нормалями к которым более чем $89^\circ$, будут помещены в зоны разделения, wall-4 будет разделена на 4 зоны.

5.

Отобразите сетку повторно.

(a)

Выберите все поверхности и нажмите на Display.

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа. Вы можете для удобства отключить отображение внутренней сетки.
