Шаг 2: Reading and Partitioning the Grid

Шаг 2: Считывание и разбиение сетки

: Когда вы считаете неразбитую сетку в параллельную версию, FLUENT автоматически разобьёт её используя для настройки разбиения по умолчанию. Вы можете проконтролировать разбиение, и если нужно изменить настройки и переразбить сетку.

Анализ настроек разбиения по умолчанию.

Parallel $\rightarrow$ Auto Partition...

$\begin{figure}\psfig{file=figures/paral-pan-autopart.ps} \end{figure}$

: Если опция Case File (Файл настроек) включена (по умолчанию) если в файле настроек есть отдельные области, то информация о разделении будет использоваться вместо повторного разбиения сетки (т.е области равномерно распределяются между вычислительными узлами). Вам нужно отключить опцию Case File только если вы хотите изменить остальные параметры в панели Auto Partition Grid (Автоматическое разбиение сетки).

(a)

Оставьте по умолчанию все настройки в панели Auto Partition Grid.

: Если оставить опцию Case File включённой, FLUENT автоматически выбирает метод разбиения за вас. Это предпочтительнее для большинства задач.

Считайте файл настроек elbow3.cas.

File $\rightarrow$ Read $\rightarrow$ Case...

Отобразите сетку (Рис. 24.2).

Display $\rightarrow$ Grid...

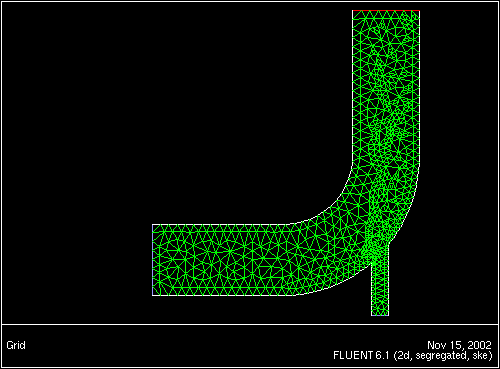

**Рис. 24.2:** Треугольная сетка в смешивающем колене
$\begin{figure} \psfig{file=figures/paral-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Проверьте информацию о частях

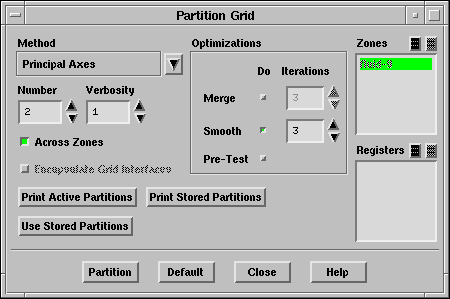

Parallel $\rightarrow$ Partition...

$\begin{figure}\psfig{file=figures/paral-pan-parpar.ps} \end{figure}$

(a)

Нажмите Print Active Partitions.

: FLUENT автоматически отобразить статистику разбиения в консоли.

Замечание:: FLUENT различает активное разбиение и сохранённое разбиение. Сейчас оба разбиения соответствуют созданному при чтении файла настроек. Если вы переразобьёте сетку с помощью панели Partition Grid, новое разбиение будет обозначенно как сохранённое. Чтобы сделать его активным необходимо нажать кнопку Use Stored Partitions (Использовать сохранённое разбиение) в панели Partition Grid. Активное разбиение применяется в текущем расчёте, сохранённое разбиение используется при сохранении файла настроек. Подробнее в главе 30 Руководства Пользователя.

>> 2 Active Partitions:
       P   Cells I-Cells Cell Ratio   Faces I-Faces Face Ratio Neigh
       0     612      10      0.016     985      13      0.013
       1     612      13      0.021    1010      13      0.013

   -----------------------------------------------------------------
   Collective Partition Statistics:        Minimum   Maximum   Total
   -----------------------------------------------------------------
   Cell count                              612       612       1224
   Mean cell count deviation               0.0%      0.0%
   Partition boundary cell count           10        13        23
   Partition boundary cell count ratio     1.6%      2.1%      1.9%

   Face count                              985       1010      1982
   Mean face count deviation               -1.3%     1.3%
   Partition boundary face count           13        13        13
   Partition boundary face count ratio     1.3%      1.3%      0.7%

   Partition neighbor count                1         1
   -----------------------------------------------------------------
   Partition Method                        Principal Axes
   Original Partition Count                2
Done.

(b)

Просмотр статистики разбиения.

: Оптимальное разбиение обеспечивает одинаковое число ячеек в каждой части для баланса нагрузки, минимальное число взаимосвязей (interfaces) между дл снижения количества информации которым обмениваются процессы, и минимальное количество границ снижающее время запуска расчёта.

Проверка частей графически.

(a)

Определение решения.

: Даже если вы на собираетесь начинать расчёт в этот момент, вы должны обеспечить инициализацию решения для использования панели Contours (Распределения).

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

(b)

Отображение частей сетки (Рис. 24.3).

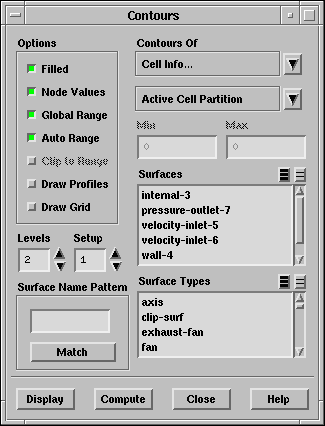

Display $\rightarrow$ Contours...

$\begin{figure}\psfig{file=figures/paral-pan-contpart1.ps} \end{figure}$

В списке Contours Of (Контуры) выберите Cell Info... (Информация ячеек...) и Active Cell Partition (Активное разбиение ячеек).

ii.

Под надписью Options (Опции) выберите Filled (Заливка).

iii.

Установите число уровней Levels равным 2, число вычислительных узлов.

iv.

Нажмите Display (Отображение).

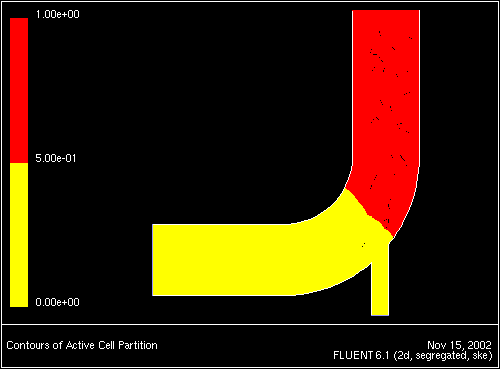

**Рис. 24.3:** Разбиение ячеек
$\begin{figure} \psfig{file=figures/paral-fig-partit.ps,height=3.0in,angle=-90,silent=} \end{figure}$

: Расположение границы разбиения говорит о том, что критерии описанные выше были учтены. Если вы не удовлетворены разбиением можете использовать панель Partition Grid. Помните, что для применения нового разбиения нужно нажать кнопку Use Stored Partitions в панели Partition Grid.

Сохраните файл настроек с разбитой сеткой (elbow4.cas).

File $\rightarrow$ Write $\rightarrow$ Case...
