Шаг 3: Решение

1.

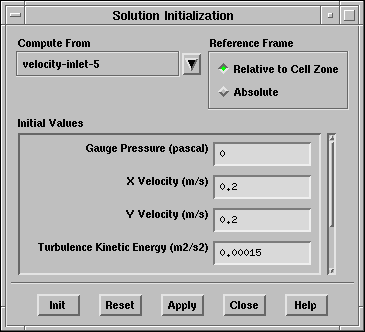

Инициализация области течения с применением граничных условий для зоны velocity-inlet-5.

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/paral-pan-init.ps} \end{figure}

(a)

Выберите velocity-inlet-5 из списка Compute From (Решать от).

(b)

Нажмите Init и закройте панель.

2.

Отображение невязки при решении.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

3.

Начните расчёт требуя 100 итераций.

Solve $\rightarrow$ Iterate...

Решение будет сходиться приблизительно после 72 итераций.

4.

Сохраните файл данных ( elbow4.dat).

File $\rightarrow$ Write $\rightarrow$ Data...
