Шаг 4: Создание изоповерхностей

Для отображения результатов в 3D, необходимы поверхности, на которых эти данные будут отображаться. FLUENT автоматически создаёт поверхности для всех границ. В общем вы можете создать дополнительные поверхности для отображения результатов. Возможности FLUENT по обработке результатов позволяют создавать более сложные поверхности в соответствие с задачей и топологией которую вы задали.

Surface Iso-Surface...

1.

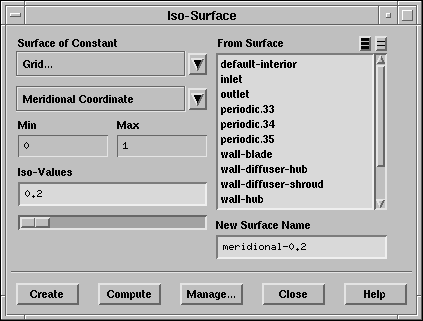

Создание поверхности постоянной меридиональной координаты.

(a)

В списках Surface of Constant (Поверхность постоянной) выберите Grid... (Сетка...) и Meridional Coordinate (Меридиональная координата).

(b)

Введите 0.2 под надписью Iso-Values (Изо-Значение).

(c)

Введите meridional-0.2 под надписью New Surface Name (Имя новой поверхности).

(d)

Нажмите Create (Создать).

Замечание:

Вы только что определили поверхность соответствующую меридиональной координате 20% от пути вдоль канала.

(e)

Аналогично определите поверхности с меридиональными координатами 0.4, 0.6, и 0.8.

2.

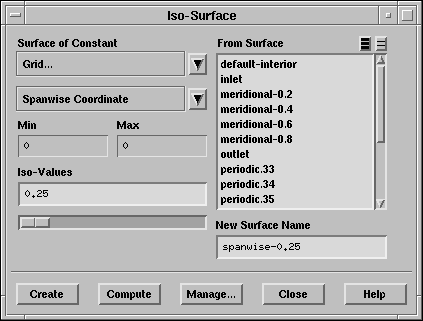

Создание поверхности постоянной ... координаты (spanwise coordinate).

(a)

В списках Surface of Constant (Поверхность постоянной) выберите Grid... и Spanwise Coordinate

(b)

Введите 0.25 под надписью Iso-Values.

(c)

Введите spanwise-0.25 под надписью New Surface Name (Имя новой поверхности).

(d)

Нажмите Create.

(e)

Аналогично определите поверхности с ... координатами (spanwise coordinates) 0.5 и 0.75.
