Шаг 3: Определение топологии турбомашины

FLUENT требует определения топологии области. Вы должны указать граничные зоны соответствующие ступице, корпусу, входному и выходному сечениям и зоны периодичности. Отметим, что границы могут содержать несколько зон. Подробнее в пункте 25.9.1 Руководства Пользователя

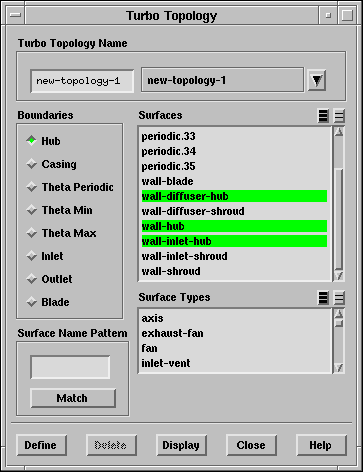

Define $\rightarrow$ Turbo Topology...

\begin{figure}\psfig{file=figures/turbo-pan-turbotop1.ps} \end{figure}

1.

Установите поверхность соответствующую ступице.

(a)

Под надписью Boundaries (Границы) оставьте выбранное по умолчанию Hub (Ступица).

(b)

В списке Surfaces (Поверхности) выберите поверхности соответстующие ступице (wall-diffuser-hub, wall-hub, и wall-inlet-hub.)

2.

Установите поверхность соответствующую корпусу.

(a)

Под надписью Boundaries (Границы) выберите Casing (Корпус).

(b)

В списке Surfaces (Поверхности) выберите wall-diffuser-shroud, wall-inlet-shroud, и wall-shroud.

3.

Установите поверхность соответствующую периодическим границам.

(a)

Под надписью Boundaries (Границы) выберите Theta Periodic.

(b)

В списке Surfaces (Поверхности) выберите periodic.33, periodic.34, и periodic.35.

Замечание:

Theta Periodic представляет периодические граничные зоны каналов течения, Theta Min и Theta Max - поверхности стенок в минимальном и максимальном $\theta$ расположении круговых границ (position on a circumferential boundary). В этой задаче нет таких поверхностей.

4.

Установите поверхность соответстующую входному сечению Inlet (inlet).

5.

Установите поверхность соответстующую выходному сечению Outlet (Выход) (outlet).

6.

Установите поверхность соответстующую лопатке Blade (wall-blade).

7.

Оставьте по умолчанию Turbo Topology Name (Имя топологии турбомашины) как new-topology-1.

8.

Нажмите Define (Определить).

FLUENT сообщит о активации функций обработки результатов для турбомашин и меню Turbo появится в строке меню FLUENT.

Замечание:

Вы можете отобразить выбранные поверхности нажав Display чтобы убедиться в правильности выбора.

При рассмотрении нескольких ступеней вы должны будете определить топологию для каждого рядя лопаток. Имена топологий должны быть различными. Подробнее в разделе 25.9.1 Руководства Пользователя.
