Шаг 2: Отображение сетки

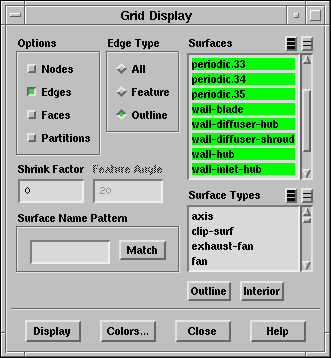

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/turbo-grid-display-0.ps} \end{figure}

1.

Под надписью Options (Опции) оставьте выбранное по умолчанию Edges (Рёбра).

2.

Под надписью Edge Type (Тип ребра) выберите Outline (Внешний).

3.

Снимите выделение всех поверхностей и после нажмите на кнопку Outline.

4.

Нажмите Display (Отображение).

5.

Используйте левую кнопку мышки для вращения и среднюю - для масштабирования.

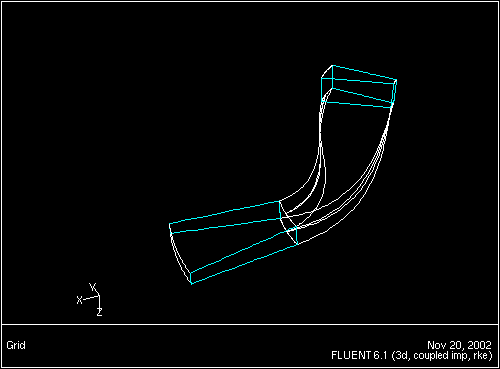

Рис. 23.2: Отображение рёбер сетки компрессора
\begin{figure} \psfig{file=figures/turbo-surf-grid0.ps,height=3.0in,angle=-90,silent=} \end{figure}

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.
