Описание задачи

Рассматриваемая задача схематично показана на Рис.  22.1. Конфигурация состоит из серии расположенных друг за другом чипов, или модулей, смонтированных на монтажной плате, расположенных между платой и верхней стенкой, охлаждающей модули. В силу симметрии будет моделироваться участок от середины одного модуля до плоскости симметрии между ним и следующим модулем.

Как показано на рис. каждая половина модуля вырабатывает 2 Ватта теплоты и имеет объёмную теплопроводность 1 Вт/м $^{2}$-K. Проводимость платы полагается порядка величины менее 0.1 Вт/м $^{2}$-K. Поток воздуха поступает в систему с температурой 298 K и скоростью 1 м/с. Число Рейнольдса по высоте модуля составляет порядка 600. Поэтому течение предполагается ламинарным.

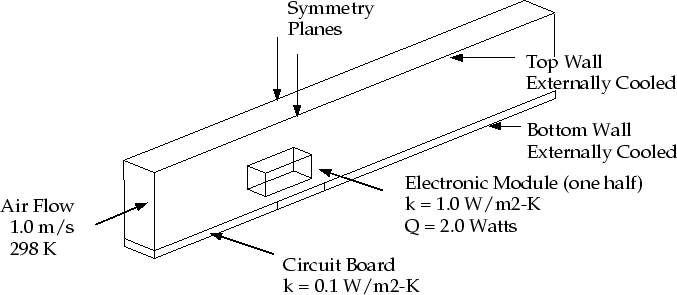

Рис. 22.1: Схема задачи
\begin{figure} \psfig{file=figures/chip-probdef.ps,width=6in} \end{figure}
