Шаг 5: Решение

1.

Установите параметры решения

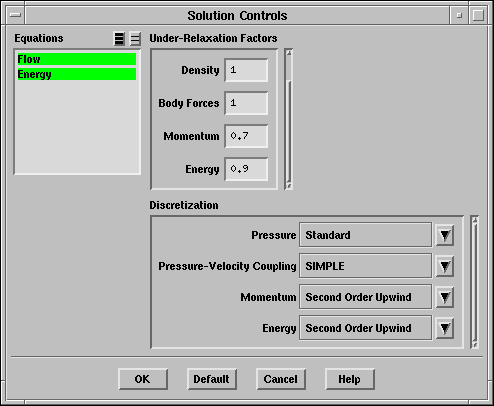

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/tube-pan-solution-controls.ps} \end{figure}

(a)

Измените Under-Relaxation Factor (Под-Релаксационный Фактор) для Energy (Энергия) на 0.9.



(b)

Под Discretization (Дискретизация), выберите Second Order Upwind (Второй порядок ...) для Momentum (Импульс) и Energy (Энергия).

2.

Отображение невязки при решении.

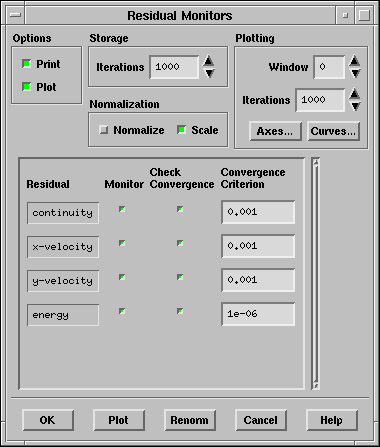

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

\begin{figure}\psfig{file=figures/tube-pan-res-mon.ps} \end{figure}

(a)

В Options (Опции), выберите Plot (Отображать) и нажмите OK.

3.

Определение решения.

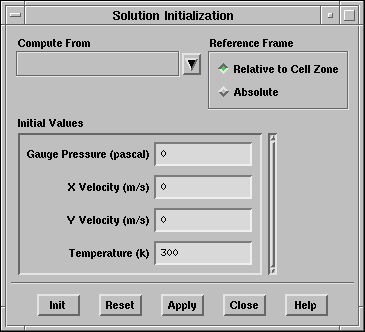

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/tube-pan-solution-init.ps} \end{figure}

(a)

В начальные условия Initial Values, проверьте, что значение Temperature установлено 300 K.

(b)

Нажмите Init и закройте панель.

4.

Сохраните настройки в файл ( tubebank.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.

Начните расчёт требуя 350 итераций

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/tube-pan-iterate.ps} \end{figure}

(a)

Установите Number of Iterations (Число итераций) равным 350.

(b)

Нажмите Iterate.

Кривая невязки энергии начнёт спадать приблизительно после 350 итераций. Для того чтобы решение сходилось фактор релаксации для энергии необходимо будет снизить.

6.

Измените Under-Relaxation Factor (Под-Релаксационный Фактор) для Energy (Энергия) на 0.6.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

7.

Продолжайте расчёт требуя ещё 300 итераций

Solve $\rightarrow$ Iterate...

После рестарта вычисления вы увидите дальнейшее снижение на графике невязки энергии вследствие уменьшения подрелаксационного фактора. Решение должно сходиться при полном числе итераций порядка 580.

8.

Сохраните данные в файлы ( tubebank.cas и tubebank.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...
