Шаг 4: Boundary Conditions

Установите параметры для fluid-16.

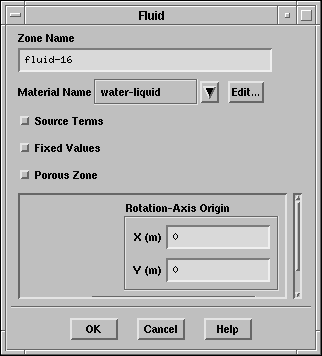

$\begin{figure}\psfig{file=figures/tube-pan-bc-fluid.ps} \end{figure}$

Установите граничные условия для wall-21.

wall-21 это нижняя стенка левой трубы в периодическом модуле показанная на рис. 2.1.

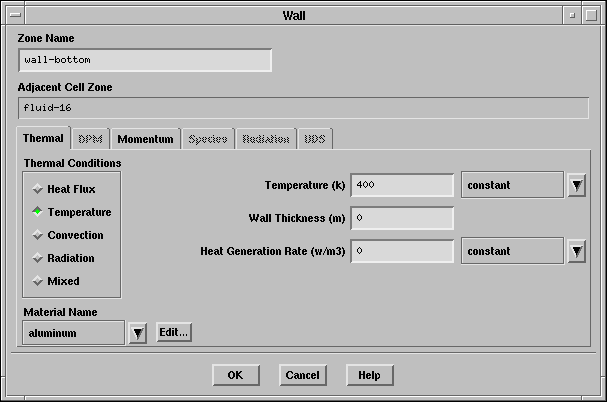

$\begin{figure}\psfig{file=figures/tube-pan-bc-wall-bottom.ps} \end{figure}$

(a)

Измените Zone Name (Имя зоны) с wall-21 на wall-bottom.

(b)

Выберите Temperature в Thermal Conditions (Термические условия).

(c)

Измените Temperature на 400 K.

Установите граничные условия для wall-3.

wall-3 это верхняя стенка правой трубы в периодическом модуле показанная на рис. 2.1.

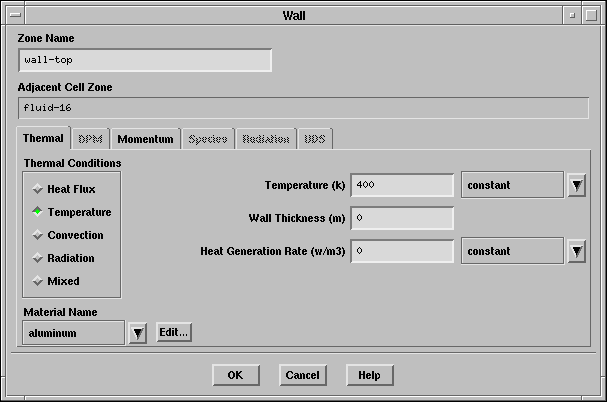

$\begin{figure}\psfig{file=figures/tube-pan-bc-wall-top.ps} \end{figure}$

(a)

Измените Zone Name (Имя зоны) с wall-3 на wall-top.

(b)

Выберите Temperature в Thermal Conditions (Термические условия).

(c)

Измените Temperature на 400 K.
