Шаг 6: Последующая обработка

1.
Создадим график распределения статического давления (Рис. 2.3).

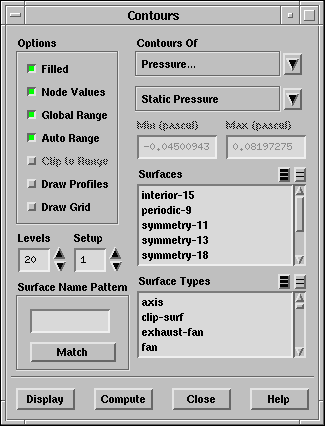

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/tube-pan-pcontours.ps} \end{figure}

(a)

Выберите Filled (Заливка) в Options (Опции).

(b)

Выбираем Pressure... и Static Pressure (Статическое Давление) в списке Contours Of (Распределение).

(c)

Нажмите Plot (Печать).

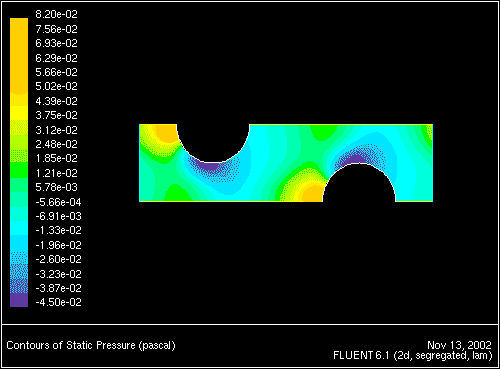

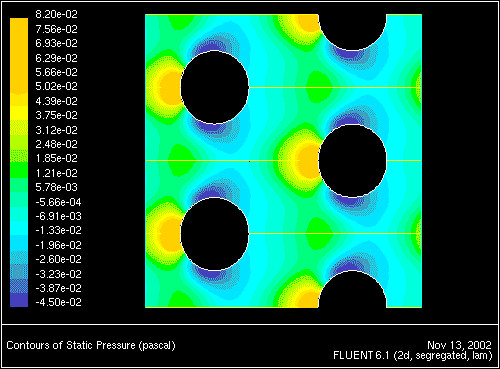

Рис 2.3: Распределения статического давления
\begin{figure} \psfig{file=figures/tube-fig-pcont.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Изменим вид на зеркальный для отображения симметричных поверхностей (Рис.  2.4).

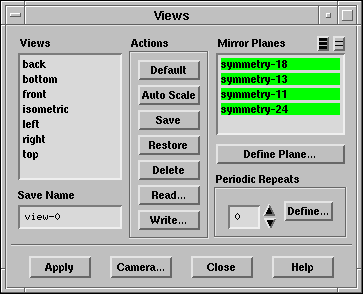

Display $\rightarrow$ Views...

\begin{figure}\psfig{file=figures/tube-pan-mirror-on.ps} \end{figure}

(a)

Выберите все симметричные зоны под надписью Mirror Planes (Зеркальные поверхности).

Заметка:

Четыре симметричные зоны в списке Mirror Planes потому что плоскости верхней и нижней границы входят в каждую симметричную зону. Получить картину изображённую на рис. 2.4 можно выбирая по одной симметричной зоне на верхней и нижней плоскости симметрии.

(b)

Нажмите Apply и закройте панель

(c)

Для центровки изображения используйте левую кнопку мыши.

Рис. 2.4: Распределение статического давления с симметрией
\begin{figure} \psfig{file=figures/tube-fig-pcontsym.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Отображение поля температур (Рис.  2.5).

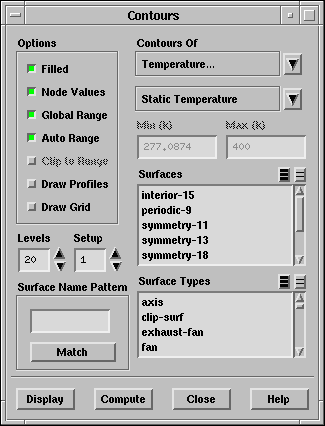

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/tube-pan-tcontours.ps} \end{figure}

(a)

Выберите Temperature... и Static Temperature (Статическая температура) в Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

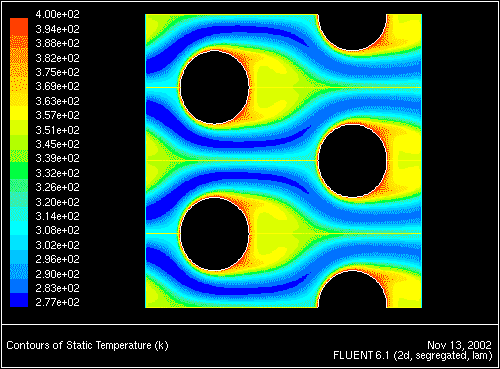

Рис. 2.5: Распределение статической температуры
\begin{figure} \psfig{file=figures/tube-fig-tcont.ps,height=3.0in,angle=-90,silent=} \end{figure}

Как видите, наиболее высокая температура наблюдается у поверхности труб и в следе за трубками вследствие теплоотдачи от трубок.

4.

Отображение поля скоростей (Рис. 2.6).

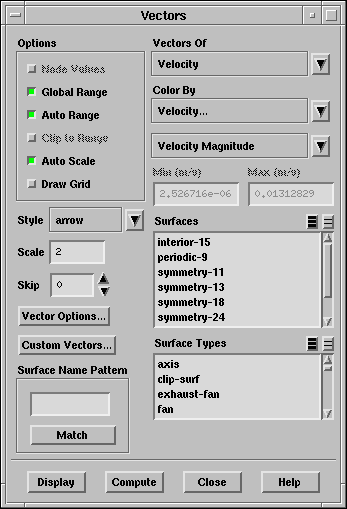

Display $\rightarrow$ Vectors...

\begin{figure}\psfig{file=figures/tube-pan-vvectors.ps} \end{figure}

(a)

Выберите Velocity... (Скорость) и после Velocity Magnitude (Величина скорости) в Vectors By (Векторы).

(b)

Измените масштаб установив Scale (Масштаб) равным 2.

(c)

Нажмите Display (Отображение).

(d)

Увеличив область у верхней правой части трубы с помощью средней кнопки мышки вы получите картину изображённую на рис.  2.6.

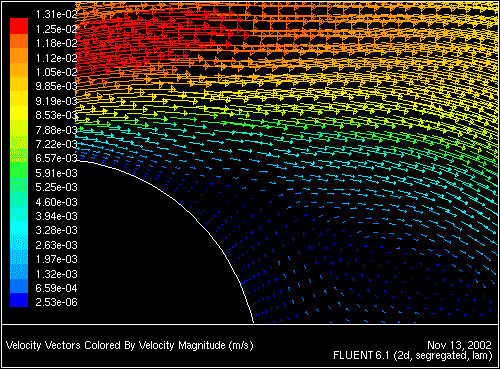

Рис. 2.6: Векторы скорости
\begin{figure} \psfig{file=figures/tube-fig-vvectors.ps,height=3.0in,angle=-90,silent=} \end{figure}

Этот вид четко отображает наличие обратных течений в области за трубками и пограничный слой, развивающийся у поверхности трубок.

5.

Отобразим профиль температуры на трёх поверхностях пересекающих трубный пучок.

(a)

Создадим изоповерхность при $x$ = 0.01 м. (через первую трубку).

Для начала необходимо создать 3 поверхности при постоянных x: $x$ = 0.01, 0.02, и 0.03 м.  Эти поверхности соответствуют вертикальному сечению трубного пучка через центр первой трубки, через равноудалённую от трубок точку и через центр второй трубки.

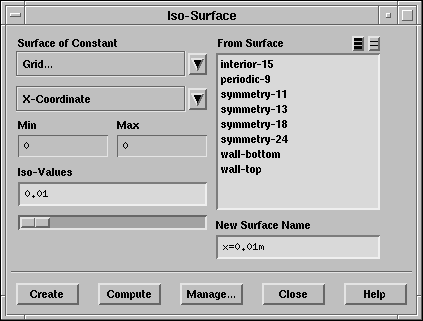

Surface $\rightarrow$ Iso-Surface...

\begin{figure}\psfig{file=figures/tube-pan-iso-surface1.ps} \end{figure}

i.

В списке Surface of Constant (Поверхности Постоянной), выбираем Grid... (Сетка) и X-Coordinate (Координата-X).

ii.

Вводим x=0.01m под New Surface Name (Имя новой поверхности).

iii.

Вводим 0.01 для Iso-Values (Изо-Значение).

iv.

Нажимаем Create (Создать).

(b)

Аналогично создаются поверхности$x$ = 0.02 м. и $x$ = 0.03 м.

(c)

Создаём график распределения температуры на трёх изоповерхностях.

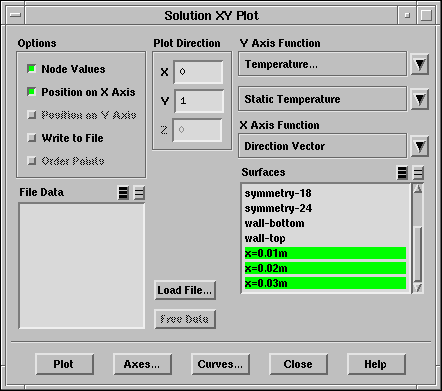

Plot $\rightarrow$ XY Plot...

\begin{figure}\psfig{file=figures/tube-pan-sol-xyplot.ps} \end{figure}

i.

Изменим Plot Direction (Направление Графика) для X на 0, и Plot Direction для Y на 1.

С вектором Plot Direction (0,1), FLUENT будет отображать статическое давление в ячейках стенки wall-8 как функцию от$y$.

ii.

Выберите Temperature... и Static Temperature (Статическая Температура) в списке Y Axis Function (Функция Y-Оси).

iii.

Выберите x=0.01m, x=0.02m, и x=0.03m из списка Surfaces (Поверхности).

iv.

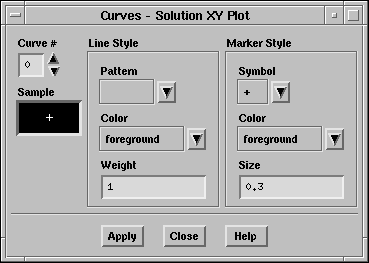

Нажмите Curves... (Кривые) для определения стиля отображения для разных кривых.

\begin{figure}\psfig{file=figures/tube-pan-curves-xyplot.ps} \end{figure}

v.

Выбирите $+$ в списке Symbol (Символ).

vi.

Нажмите Apply.

Это назначит символ $+$ для кривой $x$ = 0.01 m.

vii.

Увеличте Curve # до 1 и определите стиль для кривой $x$ = 0.02 m.

viii.

Выбирите x в списке Symbol (Символ).

ix.

Измените размер Size на 0.5.

x.

Нажмите Apply и закройте окно.

Так как вы не изменили стиль для кривой $x$ = 0.03 m будет использован символ по умолчанию.

xi.

Нажмите Plot (Печать) в панели  Solution XY Plot (XY Графики Решения).

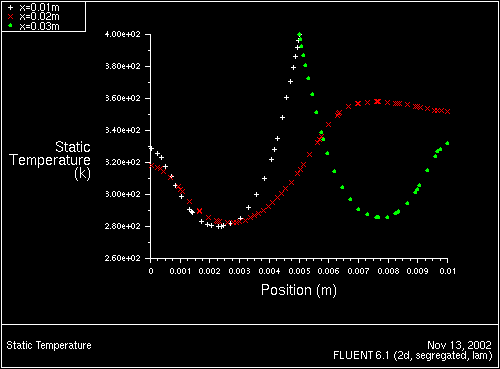

Рис. 2.7: Распределение температуры для поверхностей $x$=0.01, 0.02, и 0.03 м.
\begin{figure} \psfig{file=figures/tube-fig-xyplot.ps,height=3.0in,angle=-90,silent=} \end{figure}
