Шаг 6: Решение

1.

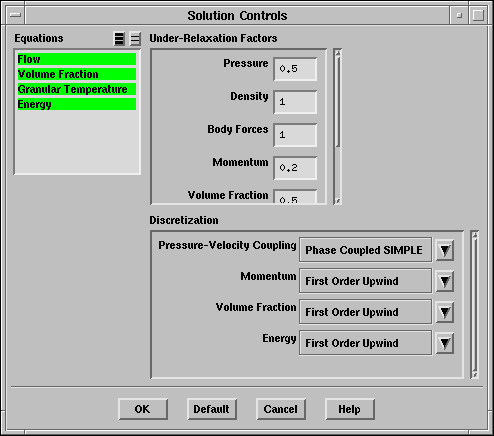

Установите параметры решения.

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/fluid-panel-solution-controls.ps} \end{figure}

(a)

Установите Under-Relaxation Factor (Подрелаксационный фактор) для Pressure равным 0.5.

(b)

Установите Under-Relaxation Factor (Подрелаксационный фактор) для Momentum равным 0.2.

(c)

Установите Under-Relaxation Factor (Подрелаксационный фактор) для Volume Fraction (Объёмное содержание) равным 0.5.

(d)

Оставьте по умолчанию все схемы Discretization (Дискретизация).

(e)

Нажмите OK.

2.

Отображение невязки при решении.

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

3.

Определение поверхности контроля для коэффициента теплопередачи на точечной поверхности в ячейках у стенки, на плоскости $y = 0.24$.

(a)

Определите функцию поля для коэффициента теплопередачи.

Сначала вы определите функции для температуры смеси и теплопроводности, а после примените их для определение коэффициента теплопередачи.

Define $\rightarrow$ Custom Field Functions...

i.

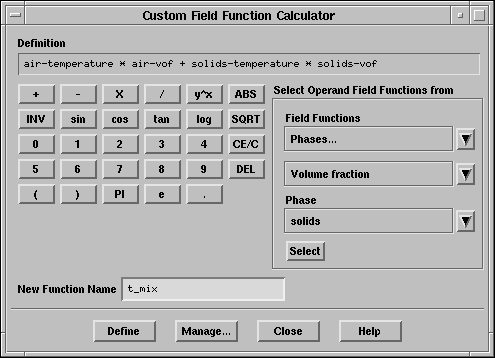

Определите функцию t_mix.

a.

В списках Field Functions (Функции поля) выберите Temperature... и Static Temperature.

b.

В списке Phase (Фаза) выберите air и нажмите Select.

c.

Нажмите символ умножения на калькуляторе.

d.

В списках Field Functions (Функции поля) выберите Phases... (Фазы...) и Volume Fraction.

e.

В списке Phase (Фаза) выберите air и нажмите Select (Выбрать).

f.

Нажмите символ сложения на калькуляторе.

g.

Повторите описаные шаги чтобы добавить solids-temperature * solids-vof.

h.

В поле New Function Name (Имя новой функции поля) введите t_mix.

i.

Нажмите Define (Определить).

\begin{figure}\psfig{file=figures/fluid-pan-custom-t_mix.ps} \end{figure}

ii.

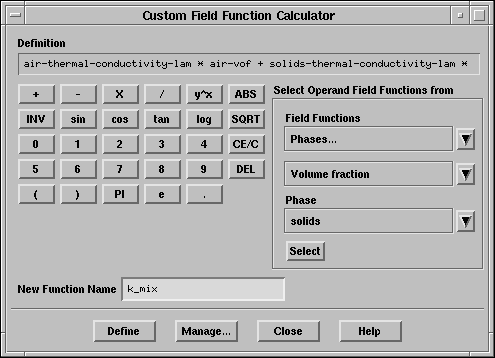

Определите функцию k_mix.

a.

В списке Field Functions (Функции поля) выберите Properties... (Свойства...).

b.

В списке Phase (Фаза) выберите air

c.

Установите в качестве свойства Thermal Conductivity (Теплопроводность) и нажмите Select (Выбрать).

d.

Нажмите символ умножения на калькуляторе.

e.

В списке Field Functions (Функции поля) выберите Phases... (Фазы...) и Volume Fraction.

f.

В списке Phase (Фаза) выберите air, и нажмите Select (Выбрать).

g.

Нажмите символ сложения на калькуляторе.

h.

Повторите описаные шаги чтобы добавить solids-thermal-conductivity-lam * solids-vof.

i.

В поле New Function Name (Имя новой функции поля) введите k_mix.

j.

Нажмите Define (Определить).

\begin{figure}\psfig{file=figures/fluid-pan-custom-k_mix.ps} \end{figure}

iii.

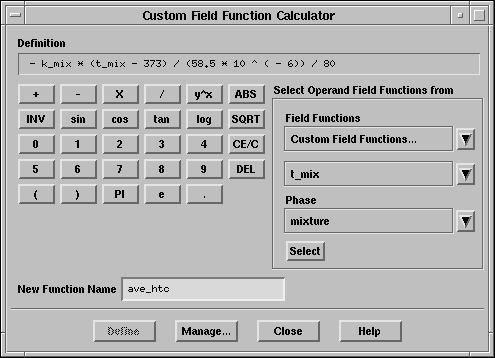

Определите функцию ave_htc.

a.

Нажмите символ вычитания на калькуляторе.

b.

В списке Field Functions (Функции поля) выберите Custom Field Functions... (Дополнительные функции поля) и t_mix.

c.

Используйте кнопки калькулятора и список Field Functions чтобы получить

$- k\_mix \times (t\_mix - 373) / (58.5 \times 10^{(-6)}) / 80 $

d.

В поле New Function Name (Имя новой функции поля) введите ave_htc.

e.

Нажмите Define.

\begin{figure}\psfig{file=figures/fluid-pan-custom-ave_htc.ps} \end{figure}

(b)

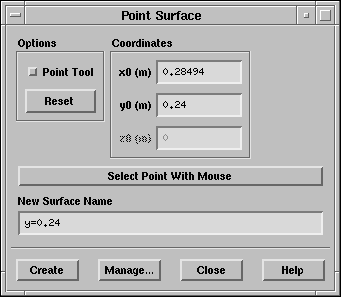

Определите точечную поверхность на плоскости $y = 0.24$.

Surface $\rightarrow$ Point...

\begin{figure}\psfig{file=figures/fluid-pan-isosurf-y024.ps} \end{figure}

i.

Под надписью Coordinates (Координаты) введите 0.28494 для x0 и 0.24 для y0.

ii.

Введите y=0.24 для New Surface Name (Имя новой поверхности).

iii.

Нажмите Create (Создать).

(c)

Определите контроль коэффициента теплопередачи на поверхности.

Solve $\rightarrow$ Monitors $\rightarrow$ Surface...

i.

Увеличьте число Surface Monitors (Контроль поверхностей) до 1.

ii.

Включите опции Plot (Чертить), Print (Печатать), и Write (Записывать) для monitor-1.

iii.

В списке Every (Энергия) выберите Time Step (Шаг по времени) и нажмите Define... (Определить...)

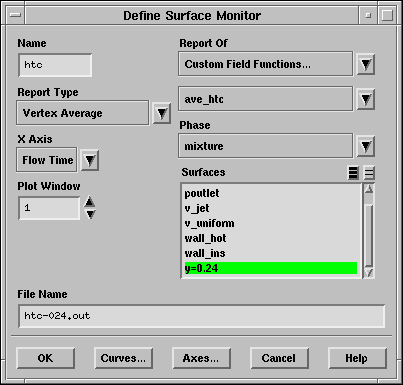

Откроется панель Define Surface Monitor (Определить контроль поверхности).

\begin{figure}\psfig{file=figures/fluid-pan-surf-monitor.ps} \end{figure}

iv.

Введите htc в поле Name.

v.

В списке Report Type (Тип отчёта) выберите Vertex Average (Узловые значения).

vi.

В списке X Axis (Ось X) выберите Flow Time (Время течения).

vii.

Увеличьте Plot Window (Окно графика) до 1.

viii.

В списках Report Of (Отчет) выберите Custom Field Functions... (Дополнительная функция поля) и ave_htc.

ix.

В списке Surfaces (Поверхности) выберите y=0.24.

x.

Под надписью File Name (Имя файла) введите htc-024.

xi.

Нажмите OK.

xii.

Нажмите OK в панели Surface Monitors (Контроль поверхности).

4.

Определение решения.

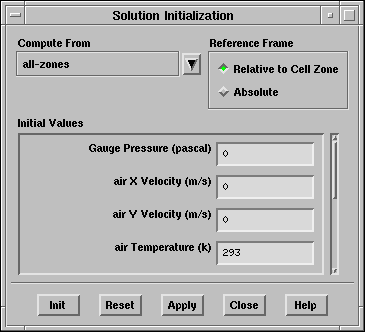

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/fluid-panel-solution-initialization.ps} \end{figure}

(a)

Под надписью Initial Values (Начальные значения) установите air Temperature (Температура воздуха) равной 293.

(b)

Установите solids Granular Temperature (Гранулированная температура твёрдой фазы) равной 0.0001.

(c)

Установите solids Temperature (Температура твёрдой фазы) равной 293.

(d)

Нажмите Apply (Применить).

(e)

Нажмите Init.

5.

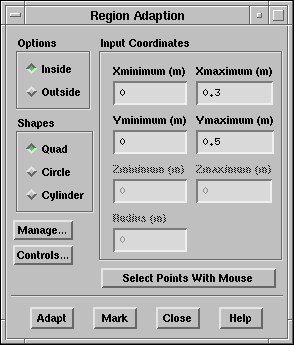

Определите регистр адаптации для нижней половины псевдоожиженного слоя.

Вы будете использовать этот регистр для задания объёмной доли твёрдой фазы.

Adapt $\rightarrow$ Region...

(a)

Под надписью Input Coordinates (Ввод координат) установите значение Xmaximum 0.3 и Ymaximum 0.5.

(b)

Нажмите Mark (Отметить).

\begin{figure}\psfig{file=figures/fluid-panel-regadapt.ps} \end{figure}

(c)

Нажмите Manage... (Контролировать...)

Появится панель Manage Adaption Registers (Контроль регистров адаптации).

(d)

Под надписью Registers (Регистры) в панели Manage Adaption Registers выберите hexahedron-r0 и нажмите Display (Отображение).



6.

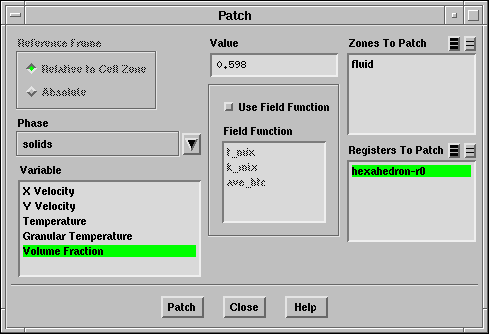

Установите начальное распределение объёмного содержания гранулированной фазы.

Solve $\rightarrow$ Initialize $\rightarrow$ Patch...

\begin{figure}\psfig{file=figures/fluid-panel-solution-patch.ps} \end{figure}

(a)

В списке Phase (Фаза) выберите solids.

(b)

В списке Variable (Переменная) выберите Volume Fraction.

(c)

В поле Value (Значение) введите 0.598.

(d)

В списке Registers to Patch (Применить к регистру) выберите hexahedron-r0.

(e)

Нажмите Patch (Применить).

7.

Отобразите начальное распределение объёмной доли твёрдой фазы для проверки.

Display $\rightarrow$ Contours...

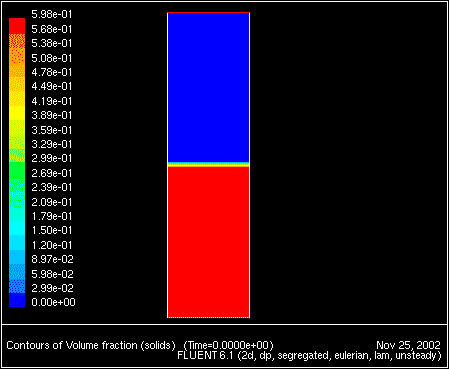

Рис. 21.3: Начальное распределение объёмной доли твёрдой фазы.
\begin{figure} \psfig{file=figures/fluid-fig-init-volfracsolid.ps,height=3.0in,angle=-90,silent=} \end{figure}

8.

Сохраните файл настроек ( fluid-bed.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

9.

Размер шага по времени 0.00025 с. и начните расчёт требуя 7000 шагов по времени.

Solve $\rightarrow$ Iterate...

График значения усреднённого для смеси коэффициента теплопередачи в ячейке у нагретой поверхности прекрасно подтверждает данные опубликованные в [1] для того же случая.

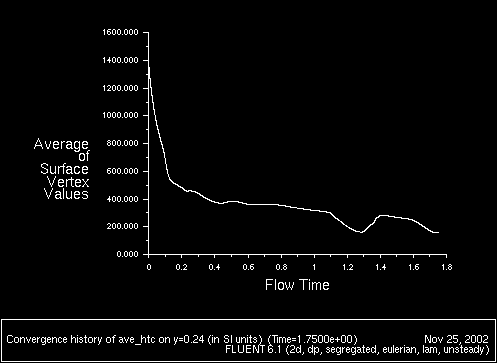

Рис. 21.4:  Усреднённый для смеси коэффициент теплопередачи в ячейке у нагретой поверхности
\begin{figure} \psfig{file=figures/fluid-fig-plot-htc.ps,height=3.0in,angle=-90,silent=} \end{figure}

10.

Сохраните файл настроек и файл данных ( fluid-bed.cas и fluid-bed.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...

Внимание:

Если вы решили считать файл настроек для данного случая (с CD с документацией FLUENT) вам придётся откомпилировать UDF связанную с рассматриваемой задачей в вашу рабочую директорию, так как FLUENT ожидает найти необходимую UDF библиотеку в рабочей директории когда считывает файл настроек.
