Шаг 5: Граничные условия

: В этой задаче необходимо установить граничные условия для всех границ.

Define $\rightarrow$ Boundary Conditions...

Установите параметры для для нижнего входа (v_uniform).

: Для модели Эйлера вы будете устанавливать условия на входе отдельно для каждой фазы.

(a)

Установите условия на v_uniform для первой фазы.

В панели Boundary Conditions (Граничные условия) выберите air в списке Phase (Фазы) и нажмите Set... (Установить...).

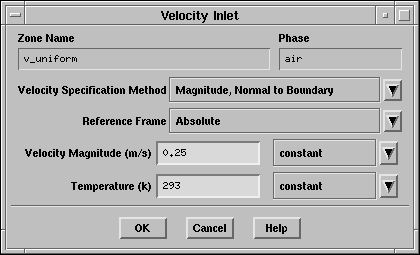

$\begin{figure}\psfig{file=figures/fluid-panel-bcv_unif.ps} \end{figure}$

ii.

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) и Reference Frame (Система отчёта).

iii.

Установите Velocity Magnitude (Величина скорости) равной 0.25.

iv.

Установите Temperature (Температура) равной 293.

Нажмите OK.

(b)

Установите условия на v_uniform для второй фазы.

В панели Boundary Conditions (Граничные условия) выберите solids из списка Phase (Фазы) и нажмите Set....

ii.

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) и Reference Frame (Система отчёта).

iii.

Оставьте значение по умолчанию 0 для Velocity Magnitude (Величина скорости).

iv.

Установите Temperature (Температура) равной 293.

Установите Granular Temperature (Гранулированная температура) равной 0.0001.

vi.

Оставьте значение по умолчанию 0 для Volume Fraction (Объёмное содержание).

vii.

Нажмите OK.

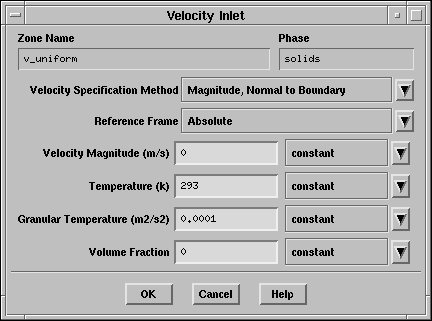

$\begin{figure}\psfig{file=figures/fluid-pan-bcsolidv_unif.ps} \end{figure}$

Установите параметры для подводящих отверстий (v_jet).

(a)

Установите условия на v_jet для первой фазы.

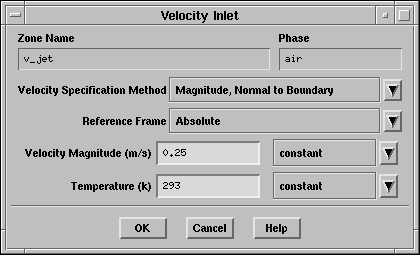

В панели Boundary Conditions (Граничные условия) выберите air в списке Phase (Фазы) и нажмите Set....

$\begin{figure}\psfig{file=figures/fluid-panel-bcv_jet.ps} \end{figure}$

ii.

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) и Reference Frame (Система отчёта).

iii.

Установите Velocity Magnitude (Величина скорости) равной 0.25.

: Для сравнения с аналитическими результатами [1] будем использовать значение скорости равное минимальной скорости создания псевдоожиженного слоя (minimum fluidization velocity) в обоих подводящих сечениях в нижней части области.

iv.

Установите Temperature (Температура) равной 293.

Нажмите OK.

(b)

Установите условия на v_jet для второй фазы.

В панели Boundary Conditions (Граничные условия) выберите solids из списка Phase (Фазы) и нажмите Set....

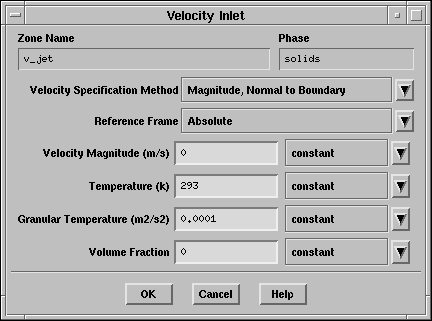

$\begin{figure}\psfig{file=figures/fluid-pan-bcsolidv_jet.ps} \end{figure}$

ii.

Оставьте по умолчанию Velocity Specification Method (Метод задания скорости) и Reference Frame (Система отчёта).

iii.

Оставьте значение по умолчанию 0 для Velocity Magnitude (Величина скорости).

iv.

Установите Temperature (Температура) равной 293.

Установите Granular Temperature (Гранулированная температура) равной 0.0001.

vi.

Оставьте значение по умолчанию 0 для Volume Fraction (Объёмное содержание).

vii.

Нажмите OK.

Установите граничные условия для выхода (poutlet).

: Для модели Эйлера вы будете устанавливать граничные условия на выходе для смеси и обоих фаз

: Тепловые условия на выходе будут использоваться только при образовании обратных течений. Вы можете установить их равными значениям на входе, поскольку не ожидается реверсивных течений на выходе. Вообще, конечно важно установить подходящие значения для параметров турбулентности в случаях, когда возможно возникновение обратных течений во время расчёта.

(a)

Установите условия на poutlet для смеси.

В панели Boundary Conditions (Граничные условия) выберите mixture (смесь) в списке Phase (Фазы) и нажмите Set....

ii.

Оставьте значение по умолчанию 0 для Gauge Pressure (Избыточное давление).

iii.

Нажмите OK.

(b)

Установите параметры для первой фазы.

В панели Boundary Conditions (Граничные условия) выберите air из списка Phase (Фазы) и нажмите Set....

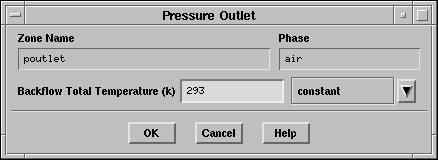

$\begin{figure}\psfig{file=figures/fluid-pan-bcpoair.ps} \end{figure}$

ii.

Установите Backflow Total Temperature (Полная Температура обратного течения) равной 293.

iii.

Нажмите OK.

(c)

Установите параметры для второй фазы.

В панели Boundary Conditions (Граничные условия) выберите solids из списка Phase (Фазы) и нажмите Set....

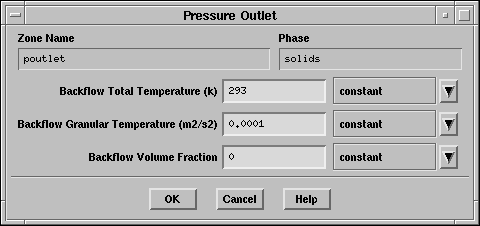

$\begin{figure}\psfig{file=figures/fluid-pan-bcposolids.ps} \end{figure}$

ii.

Установите Backflow Total Temperature (Полная Температура обратного течения) равной 293.

iii.

Установите Backflow Granular Temperature (Гранулированная температура обратного течения) равной 0.0001.

iv.

Установите Backflow Volume Fraction (Объёмное содержание в обратном течении) равным 0.

Нажмите OK.

Установите граничные условия для нагретых стенок (wall_hot).

: Для нагретых стенок нужно установить тепловые условия для смеси и параметры импульса (нулевой сдвиг) для обеих фаз

(a)

Установите параметры для смеси.

В панели Boundary Conditions (Граничные условия) выберите mixture из списка Phase (Фазы) и нажмите Set....

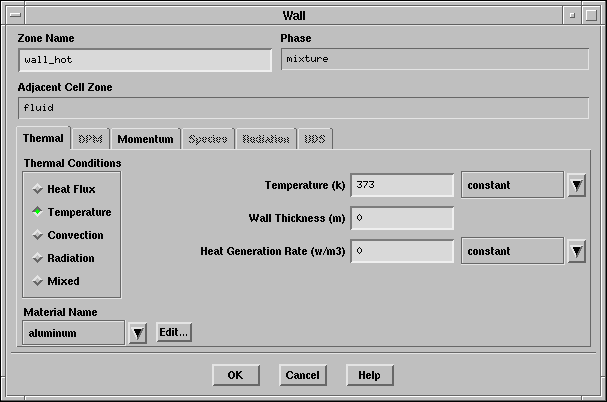

$\begin{figure}\psfig{file=figures/fluid-pan-bchwallmix.ps} \end{figure}$

ii.

Выберите Temperature (Температура) под надписью Thermal Conditions (Тепловые условия), и введите 373 для Temperature.

iii.

Нажмите OK.

(b)

Установите параметры для первой фазы.

В панели Boundary Conditions (Граничные условия) выберите air из списка Phase (Фазы) и нажмите Set....

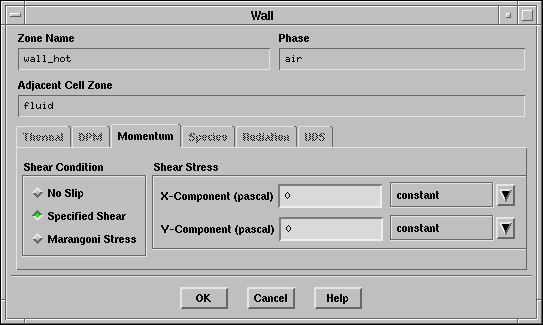

$\begin{figure}\psfig{file=figures/fluid-pan-bchwallair.ps} \end{figure}$

ii.

Перейдите на вкладку Momentum (Импульс).

iii.

Выберите Specified Shear (Задать сдвиг) под надписью Shear Condition (Условия сдвига) (Панель расширится) и оставьте значения по умолчанию 0 для X-Component и Y-Component.

(c)

Установите параметры для второй фазы.

: Установите те же параметры, что и для первой фазы.

Установите граничные условия для адиабатической стенки (wall_ins).

: Для адиабатической стенки оставьте термические условия по умолчанию для смеси (нулевой тепловой поток), и установите условия для импульса (нулевой сдвиг) для обеих фаз.

(a)

Установите параметры для первой фазы.

В панели Boundary Conditions (Граничные условия) выберите air из списка Phase (Фазы) и нажмите Set....

$\begin{figure}\psfig{file=figures/fluid-pan-bcadwallair.ps} \end{figure}$

ii.

iii.

Нажмите OK.

(b)

Установите параметры для второй фазы.

: Установите те же параметры, что и для первой фазы.
