Шаг 7: Последующая обработка

1.

Отображение поля давлений в псевдоожиженном слое.

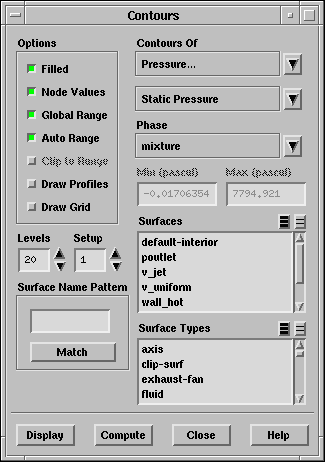

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/fluid-panel-presscont.ps} \end{figure}

(a)

Выберите Pressure... (Давление...) и Static Pressure (Статическое давление) в списках Contours Of (Распределение).

(b)

Выберите Filled (Заливка) под надписью Options (Опции).

(c)

Нажмите Display (Отображение).

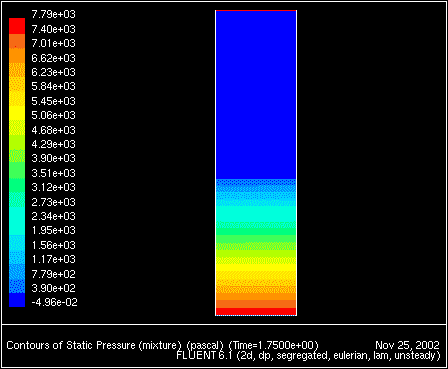

Рис. 21.5: Распределение статического давления
\begin{figure} \psfig{file=figures/fluid-fig-pressure.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отметим возрастание давления в гранулированной фазе.

2.

Отображение объёмной доли твёрдой фазы.

Display $\rightarrow$ Contours...

(a)

Выберите Phases... (Фазы...) и Volume fraction (Объёмная доля) в списках Contours Of (Распределение).

(b)

Выберите solids в списке Phase (Фаза).

(c)

Нажмите Display (Отображение).

(d)

Увеличьте область наиболее значительного изменения объёмного содержания.

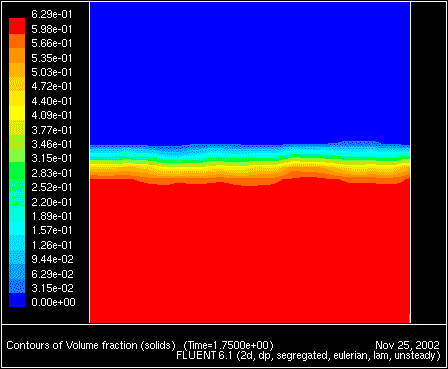

Рис. 21.6: Распределение объёмной доли твёрдой фазы
\begin{figure} \psfig{file=figures/fluid-fig-volfracsolids.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отметим, что область, занятая гранулированной фазой, расширилась незначительно в результате псевдоожижения.
