Шаг 4: Фазы

1.

Определите фазы.

Define $\rightarrow$ Phases...

(a)

Установите воздух в качестве первой фазы.

i.

Выберите phase-1 и нажмите кнопку Set... (Установить...).

\begin{figure}\psfig{file=figures/fluid-pan-primary-phase.ps} \end{figure}

ii.

В панели Primary Phase (Первая фаза) введите air в качестве Name.

iii.

Выберите air из списка Phase Material (Материал фазы).

iv.

Нажмите OK.

(b)

Установите стеклянные шарики в качестве второй фазы.

i.

Выберите phase-2 и нажмите кнопку Set... (Установить...).

\begin{figure}\psfig{file=figures/fluid-pan-sec-phase.ps} \end{figure}

ii.

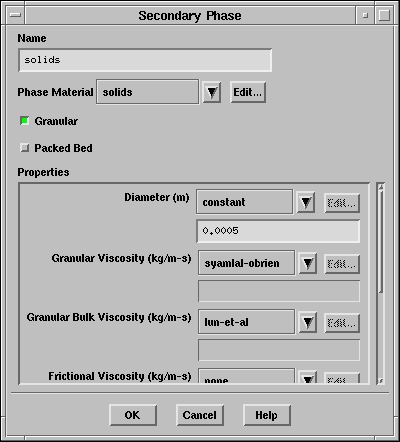

В панели Secondary Phase (Вторая фаза) введите solids в качестве Name.

iii.

Выберите solids из списка Phase Material (Материал фазы).

iv.

Включите Granular (Гранулированный).

v.

Установите Diameter равный 0.0005 м.

vi.

В списке Granular Viscosity (Вязкость гранул) выберите syamlal-obrien.

vii.

В списке Granular Bulk Viscosity (Объёмная вязкость гранул) выберите lun-et-al.

viii.

В списке Granular Conductivity (Проводимость гранул) выберите syamlal-obrien.

ix.

Нажмите OK.

Панель Phases (Фазы) теперь обновится.

\begin{figure}\psfig{file=figures/fluid-pan-phases.ps} \end{figure}

2.

Проверьте межфазное взаимодействие.

(a)

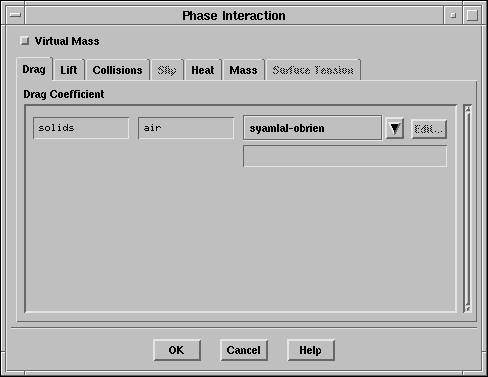

Нажмите кнопку Interaction... (Взаимодействие...) в панели Phases (Фазы).

\begin{figure}\psfig{file=figures/fluid-pan-phaseinter.ps} \end{figure}

(b)

В списке Drag Coefficient (Коэффициент сопротивления) выберите syamlal-obrien.

(c)

Перейдите на вкладку Heat (Тепло) и выберите gunn в списке Heat Transfer Coefficient (Коэффициент теплопередачи).

Для данной задачи моделирование теплопередачи между фазами будет проводиться с использованием коэффициента сопротивления, коэффициента восстановления при соударении частиц (по умолчанию 0,9) и коэффициента теплопередачи. Подъёмная сила гранулированой фазы (Granular phase lift) не очень уместна в этой задаче, и фактически редко используется.

(d)

Нажмите OK.
