Шаг 3: Материалы

1.

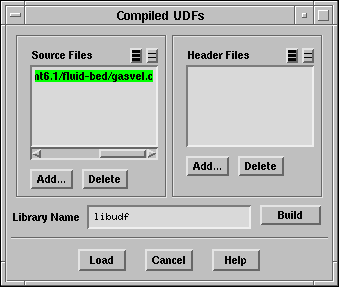

Считайте и откомпилируйте функцию определённую пользователем (UDF).

Define $\rightarrow$ User-Defined $\rightarrow$ Functions $\rightarrow$ Compiled...

\begin{figure}\psfig{file=figures/fluid-pan-udf.ps} \end{figure}

(a)

Под надписью Source Files (Файл источник) нажмите Add... (Добавить...)

Откроется панель выбора файла Select File.

(b)

В этой панели выберите источник кода gasvel.c, который содержит все определённые пользователем макросы необходимые для этой главы, и Нажмите OK.

(c)

В панели Compiled UDFs (Компилирование UDF) нажмите Build (Построить).

FLUENT создаст директорию libudf и откомпилирует UDF.

(d)

Нажмите OK в появившемся диалоговом окне.

(e)

Нажмите Load для открытия директории и загрузите UDF.

2.

Измените свойства воздуха, который будет выступать первой фазой.

Изменение свойств производится для совпадения с данными, которые использовали в [1] (Kuipers и другие)

Define $\rightarrow$ Materials...

(a)

Установите 1.2 для Density (Плотность).

(b)

Установите 994 для Cp.

(c)

В списке Thermal Conductivity (Теплопроводность) выберите user-defined (определённая пользователем).

Автоматически откроется панель User Defined Functions (Функции определённые пользователем).

(d)

В панели User Defined Functions выберите conduct_gas и нажмите OK.

(e)

Нажмите Change/Create (Изменить/Создать).

3.

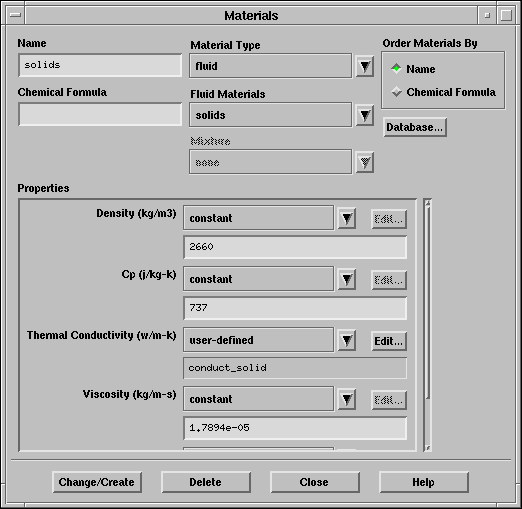

Определите новый материал для гранулированной фазы (the glass beads).

\begin{figure}\psfig{file=figures/fluid-pan-mater.ps} \end{figure}

(a)

В поле Name (Имя) введите solids.

(b)

Установите 2660 для Density (Плотность).

(c)

Установите 737 для Cp.

(d)

Сохраните выбранное user-defined в списке Thermal Conductivity (Теплопроводность), и нажмите Edit...

(e)

В панели User Defined Functions выберите conduct_solid и нажмите OK.

(f)

Нажмите No в диалоговом окне с запросом на перезапись воздуха (air).

(g)

Выберите solids под надписью Fluid Materials.

(h)

Нажмите Change/Create (Изменить/Создать).
