Шаг 2: Модели

1.

Оставьте параметры по умолчанию для 2D нестационарного раздельного решателя (segregated unsteady solver).

Должен использоваться раздельный решатель (segregated solver) для многофазных расчётов.

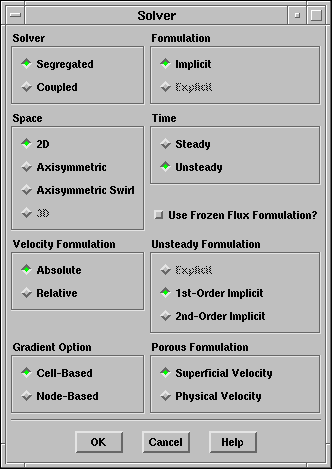

Define $\rightarrow$ Models $\rightarrow$ Solver...

(a)

Под надписью Time (Время) выберите Unsteady (Нестационарный).

\begin{figure}\psfig{file=figures/fluid-panel-solver.ps} \end{figure}

2.

Включите многофазную модель Эйлера с двумя фазами.

Define $\rightarrow$ Models $\rightarrow$ Multiphase...

\begin{figure}\psfig{file=figures/fluid-pan-multiph.ps} \end{figure}

(a)

Выберите Eulerian в качестве модели (Model).

(b)

Нажмите OK в появившемся диалоговом окне.



3.

Включение теплопередачи активированием уравнения энергии.

Define $\rightarrow$ Models $\rightarrow$ Energy...

\begin{figure}\psfig{file=figures/fluid-pan-eneq.ps} \end{figure}

4.

Оставьте по умолчанию ламинарную модель (laminar model).

Эксперименты показали, что для рассматриваемого случая трёхмерные эффекты в течении малы и ожидается пренебрежимо малая турбулентность.

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/fluid-panel-vm.ps} \end{figure}

5.

Установите Gravitational Acceleration (Гравитационное ускорение).

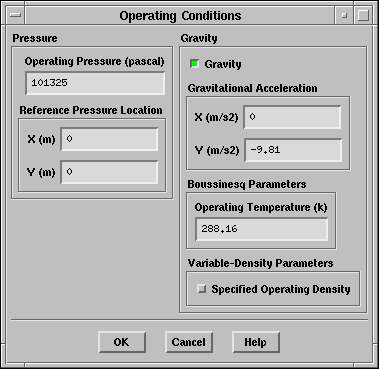

Define $\rightarrow$ Operating Conditions...

\begin{figure}\psfig{file=figures/fluid-pan-opcon.ps} \end{figure}

(a)

Включите Gravity (Гравитация).

Панель расширится.

(b)

Установите Gravitational Acceleration (Гравитационное ускорение) в направлении оси Y равным -9.81 м/с $^2$.
